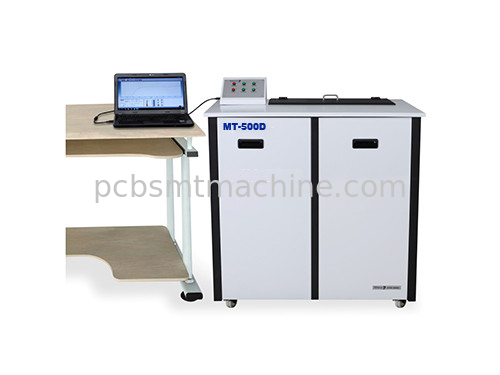

Metodo dinamico di superficie MT-500D di PCBA Ion Pollution Content Testing Equipment

MT-500D è uno strumento difficile automatico utilizzato per verificare il contenuto di inquinamento dello ione sulla superficie di PCB/PCBA. Questa attrezzatura può essere utilizzata per verificare l'inquinamento dello ione di PCBA, del PWB e dei laminati rivestiti di rame; MT-500D è uno strumento difficile dinamico. Conformemente al metodo di prova di inquinamento dello ione definita in IPC-TM-650, il processo della prova di MT-500D comprende tre processi: rigenerazione, estrazione dell'agente inquinante e misura solventi dell'agente inquinante. MT-500D usa una colonna di scambio ionico di grande purezza e di grande capacità. Il solvente è rigenerato secondo la soglia stabilita prima di ogni prova per assicurare che il contenuto dello ione nel solvente soddisfaccia le richieste della prova prima di ogni prova.

Questo tester adotta un modo ciclico speciale dell'estrazione per estrarre gli agenti inquinanti ionici sulla superficie del prodotto da provare nel solvente della prova e poi per misurare esattamente il contenuto totale dello ione del prodotto da provare attraverso una sonda di misurazione di alta precisione e un sistema di analisi specializzato (espressi in NaCl Eq di ug), per ottenere il contenuto medio nello ione per unità di superficie (ha espresso in NaCl Eq/cm2 di ug) e poi per determinare se il contenuto dello ione rispetta la norma richiesta, al fine di ispezione della spedizione, per prevedere il miglioramento di riferimento di dati di processi di pulizia o di produzione.

Caratteristiche della macchina:

1. Facendo uso di un sistema di misura di alta precisione di CA, nessun fenomeno solvente di polarizzazione, assicurare l'accuratezza della prova.

2. la funzione di Automatico-calibratura, nessuna necessità di effettuare il calcolo complicato, un punto esiste.

3. Dispositivo speciale di rigenerazione, velocità veloce di rigenerazione e tempo di impiego lungo.

4. Regoli automaticamente il livello liquido secondo la dimensione del PWB. Sia i grandi che piccoli bordi possono essere esaminati.

5. La dimensione della scanalatura della prova può essere personalizzata.

6. L'ambiente di test completamente incluso riduce l'impatto della CO2 nell'aria sui risultati dei test.

7. Pulizia di spruzzo di immersione per assicurare estrazione completa degli agenti inquinanti ionici.

8. Il software operativo è semplice ed intuitivo. Il processo difficile completamente è automatizzato.

9. Completamente - compatibile con le norme internazionali MIL-P-28809, MIL-STD-2000A, DEF-STD-10/03, ecc.

Specifiche della macchina:

Specifiche di MT-500D

Metodo di collaudo: dinamica

Adeguamento livellato: latta

Gamma di prova: 0.01-20.00ug NaCl Eq/cm2

Risoluzione: 0.001uS/cm

Capacità solvente: 15L

Accuratezza della prova: 10%

Dimensione della scanalatura della prova: L500 x W 500 x H 45 (millimetro)

Dimensione misurabile del prodotto: L480 x W400 x H 45 (millimetro)

Funzione di riscaldamento: Abbia

Temperatura solvente massima: 45°C

Alimentazione elettrica: 220V CA, 1Phase, 50Hz, 6A

Totale: 82KG

Dimensione della macchina: L890 x W430 x H1090 (millimetro)
