Carratore per PCB per schede a doppio lato per la linea di montaggio SMT a vuoto
Caricatore a vuoto per PCB, caricatore a vuoto per PCB SMT per schede a doppio lato, trasportatori a collegamento SMT di alta qualità e durevole

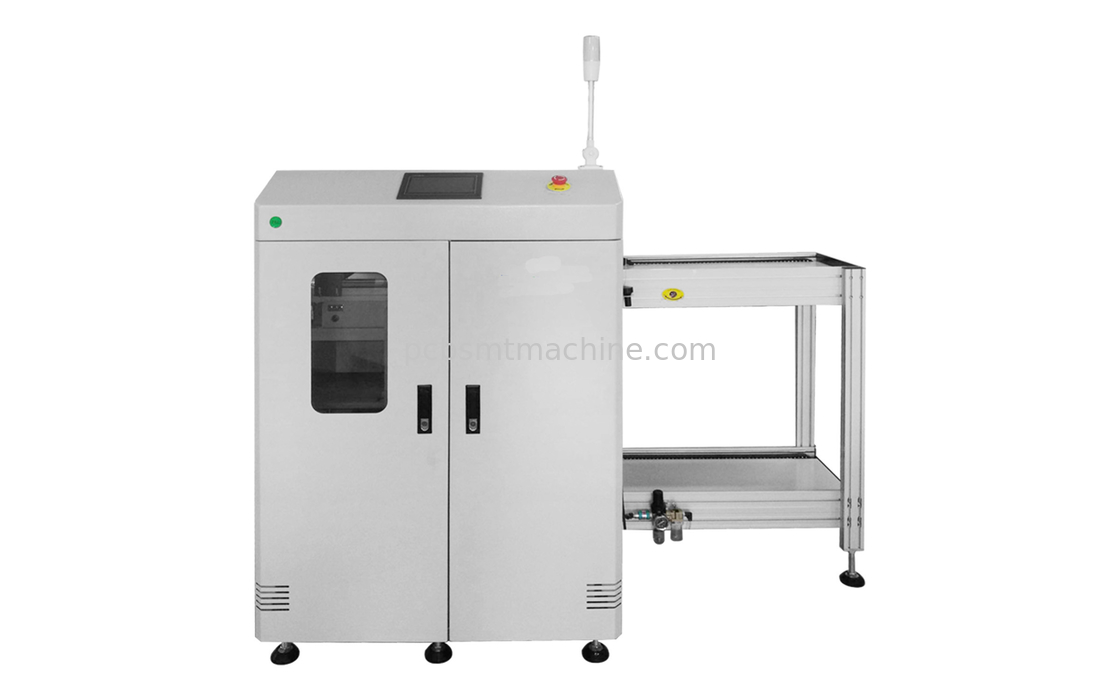

Il caricatore PCB a vuoto è l'apparecchiatura utilizzata nella linea di produzione SMT. La funzione principale di questa macchina è per il caricamento automatico di schede a doppio lato e schede trasmettitore.Infinite Vacuum Type PCB Loader è progettato con un circuito elettrico multifunzionale e progettazione del programma per essere in grado di fornire prestazioni stabili e garantire la fluidità della piastra di alimentazione PCB. realizzato con materiali resistenti con una struttura di piattaforma di sollevamento di fusione integrata stabile per migliorare la stabilità dell'attrezzatura.Il caricatore PCB a vuoto infinito è disponibile per diverse dimensioni di PCBAccettiamo anche disegni personalizzati.
Caratteristiche:
- Istituzioni speciali di lega di alluminio, capire più chiaramente lo stato di funzionamento MAGAZINE
- Il design della struttura della piattaforma di sollevamento di fusione integrata stabile ha migliorato la stabilità dell'attrezzatura
- Circuito elettrico multifunzionale e progettazione del programma, prestazioni stabili, assicurare il liscio del PCB della piastra di alimentazione
- La parte superiore del contenitore ha 4 tipi di selezione PITCH, che può impostare la distanza passo della piastra di alimentazione PCB
- L'indicatore di lavoro tricolore LED è controllato da un'interfaccia uomo-macchina a colori da 7 pollici
- Un meccanismo di posizionamento universale è adottato per il posizionamento dell'ugello di aspirazione e i bit di assorbimento possono essere regolati in base alle caratteristiche della scheda PCB
- La parte del pannello del PCB sulla piastra di aspirazione ha la funzione di sollevare e sollevare
- La scatola di materiale è trasmessa dalla striscia di plastica della piastra piatta
- Controllo della velocità regolabile della piastra di spinta
- Posizionamento a tre punti, fissaggio pneumatico superiore e inferiore, assicurare la posizione della scatola è accurata
- Il sistema di protezione della piastra di spinta garantisce che la scheda PCB non venga danneggiata e la perdita di processo sarà ridotta
- L'interfaccia di comunicazione SMEMA standard può essere collegata ad altri dispositivi di automazione
| Parametri tecnici |
| Descrizione |
Questa unità è utilizzata per il caricamento automatico delle schede a doppio lato e della scheda trasmettitore |
| Numero di rivestimento |
Convogliatore superiore: 1 carico, trasportatore inferiore: 2 carichi |
| Indice di passo |
10.20.30.40 mm o specificare |
| Capacità massima dei PCB |
400pcs (PCB di 0,6 mm di spessore) |
| Tempo di ciclo |
Circa 12 secondi o specificare |
| Fornitore di alimentazione |
AC1P110V/220V |
| Potenza |
Max 300VA |
| Pressione dell'aria |
4-6bar, 30ltr/min max |
| Altezza di trasporto |
900 ± 20 mm (o su misura) |
| Direzione del trasporto |
Da sinistra a destra o da destra a sinistra |
| Classificazione: |
| Modello |
Dimensione (L*W*H MM) |
Dimensione del PCB (mm) |
Dimensione del rack (L*W*H MM) |
Peso (kg) |
| VL-M-TN |
1800*865*1250 |
50*80-330*250 |
355*320*563 |
200 |
| VL-L-TN |
2220*945*1250 |
50*80-445*330 |
460*400*563 |
240 |
| VL-LL-TN |
2450*1110*1250 |
50*80-530*390 |
535*460*563 |
280 |
| VL-XL-TN |
2450*1250*1250 |
50*80-530*460 |
535*530*563 |
320 |
