Luogo di origine:
La Cina
Marca:
INFITEK
Numero di modello:
NL-M-TN, NL-L-TN, NL-LL-TN, NL-XL-TN
Video
Video
NG OK Convogliatore di sortimento e tampone SMT

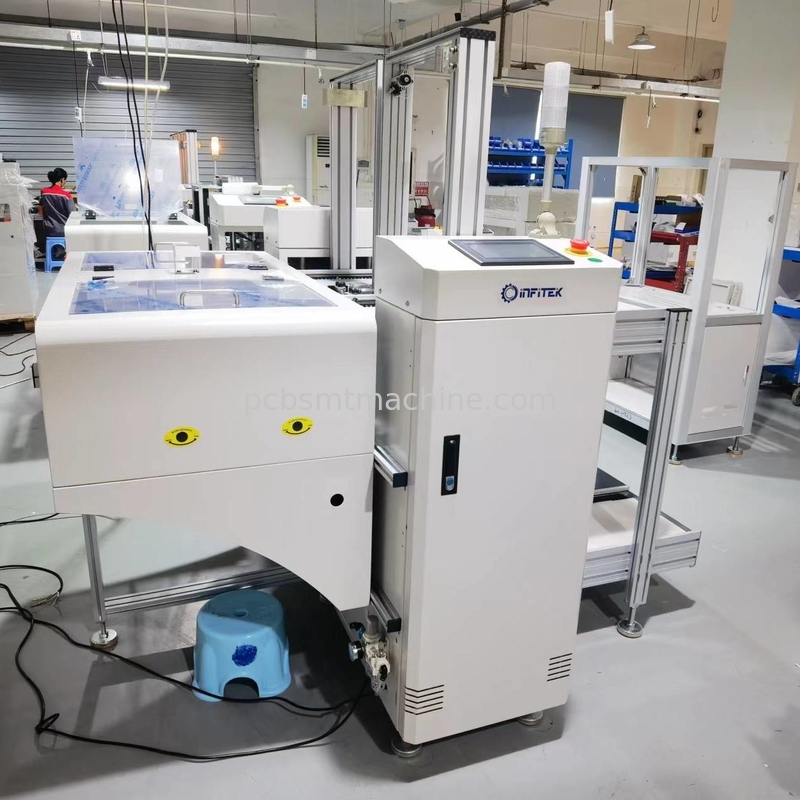

Macchina orizzontale NG/OK, Sortitore e trasportatore tampone NG/OK orizzontale, trasportatori di collegamento SMT di design modulare

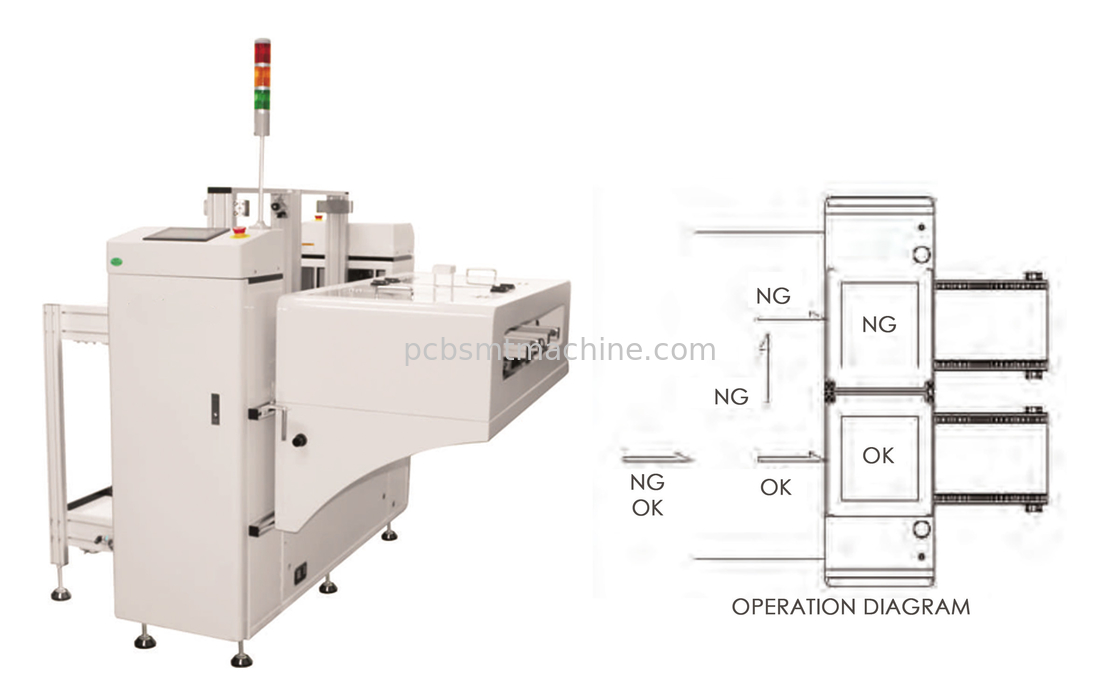

Una macchina a NG/OK orizzontale è utilizzata per le operazioni di carico automatico delle schede PCB nella linea di produzione SMT.Questo sistema di trasporto SMT è utilizzato per classificare PCB (NG) buoni e non buoni e separare automaticamente le schede NGL'unità di buffer orizzontale INFITEK SMT NG/OK è utilizzata come buffer per immagazzinare le schede NG (Not Good) e OK (Good) dopo un'ispezione in macchina (AOI/SPI) e per passare le schede OK al processo successivo.I pannelli di NG andranno al trasportatore superiore per l'ispezione visiva. INFITEK SMT Horizontally NG/OK Machine ha un design durevole e stabile. Questo sistema di trasportatore tampone elimina la rottura del PCB grazie alla sua speciale progettazione del circuito del gas.INFITEK Horizontal NG/OK Sorter e Buffer Conveyor hanno modelli disponibili per diverse dimensioni di PCB e possono essere personalizzati in base alle esigenze dei clienti.
Caratteristiche:
| Parametri tecnici | |
| Descrizione | Questa unità è utilizzata per l'operazione di caricamento automatico di schede a doppio lato e scheda trasmettitore |
| Numero di rivestimento | Convogliatore superiore: 1 rivestimento, Convogliatore inferiore: 1 rivestimento |
| Tempo di sostituzione del caricatore | Circa 30 secondi o specificare |
| Indice di passo | 10.20.30.40 mm o specificare |
| Fornitore di alimentazione | AC1P110V/220V |
| Potenza | Max 300VA |
| Pressione dell'aria | 4-6bar, 10ltr/min max |
| Altezza di trasporto | 900 ± 20 mm (o su misura) |
| Direzione del trasporto | Da sinistra a destra o da destra a sinistra |
| Classificazione: | ||||
| Modello | Dimensione (L*W*H MM) | Dimensione del PCB (mm) | Dimensione del rack (L*W*H MM) | Peso (kg) |
| NL-M-TN | 1800*1435*1250 | 50*80-330*250 | 355*320*563 | 310 |
| NL-L-TN | 2065*1690*1250 | 50*80-445*330 | 460*400*563 | 340 |
| NL-LL-TN | 2330*1810*1250 | 50*80-530*390 | 535*460*563 | 370 |
| NL-XL-TN | 2330*1950*1250 | 50*80-530*460 | 535*530*563 | 400 |
