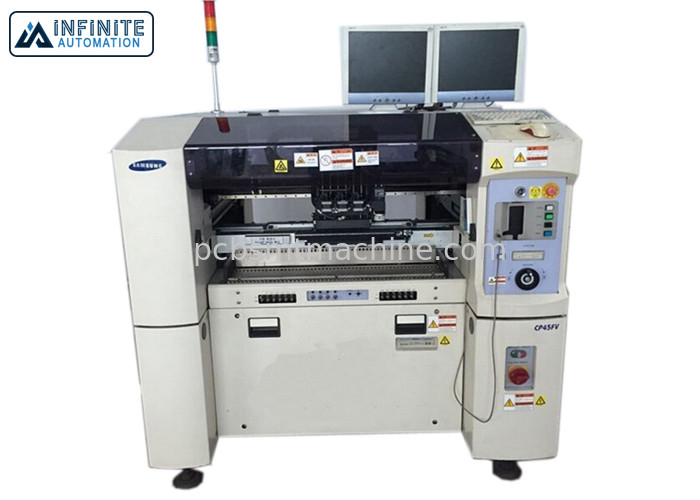

Macchina NEO 14900CPH Chip Mounter automatico del PWB SMT di Samsung CP45FV

Macchina NEO 14900CPH Chip Mounter automatico del PWB SMT di Samsung CP45FV

SMT originale ed usato NEO Chip Mounter della macchina della scelta e del posto di Samsung CP45FV,

La scelta NEO di Samsung CP45FV e la macchina del posto è una macchina di facile impiego di SMT con l'interfaccia semplice dell'operazione. Samsung CP e i mounters di serie di MP sono riconosciuti come la macchina di SMT dell'operazione più semplice dell'industria. Questa macchina della scelta e del posto di SMT usa il sistema operativo di Windows XP, compatibile con gli archivi di Gerb, può usare fuori linea la programmazione, specificamente nella dimensione del PWB, applicabile per vasta gamma delle componenti di SMT, dell'alta precisione, la linea cambiamento flessibile. Samsung CP45FV Chip Mounter NEO è un redditizio e molto adatto a produzione delle quantità medie e piccole.

Montaggio della velocità: 14900CPH

Montaggio del ± 0.08mm del chip di accuratezza 0603 (0201)

Gamma componente

Descrizione di prodotto: Scelta NEO di Samsung CP45FV e macchina del posto

Descrizione di prodotti:

Vantaggi di Samsung CP45FV-Neo:

L'operazione semplice, la serie flessibile Mounter della linea cambiamento, del CP di Samsung e di MP è riconosciuta tramite l'operazione più semplice dell'industria del modello, che usa il sistema di WinXP, compatibile con gli archivi di Gerb, fuori linea programmanti, specificamente nella dimensione del PWB, le componenti di SMT per una vasta gamma di alta precisione, la linea cambiamento flessibile. Redditizio, molto adatto a quantità medie e piccole di più varietà, la produzione dei prodotti complessi.

Progetto CP45FV NEO

Visione di metodo visivo (visione della mosca + visione della fase)

Montaggio della massima velocità 0.178sec/chip del chip di velocità

IPC9580 14900CPH (1608)

Macchina fotografica 0.75sec/QFP64 di volo di IC

Macchina fotografica fissa 1.6sec/QFP256

Montaggio del ± 0.08mm del chip di accuratezza 0603 (0201)

1005Chip ~ ± 0.1mm

± 0.04mm di QFP

La componente dimensiona la macchina fotografica 1005 (0402) ~ 22mm IC, 0603 di volo (0201) ~ 12mm (opzione)

Macchina fotografica fissa standard (FOV35) ~ 32mm IC (passo del cavo: 0.4mm)

Lo speciale ha riparato la macchina fotografica (FOV20) ~ 17mm IC (passo del cavo: 0.3mm)

Lo speciale ha riparato la macchina fotografica (FOV45) ~ 42mm IC (passo del cavo: 0.5mm)

Passo conducente (QFP) 0.3mm (con visione FOV20)

Min. Ball Pitch (BGA) 0.5mm (con visione FOV20)

Parti fino a 15mm (9mm: con visione di volo)

Dimensione 460X400X4.2 ~ 50X30X0.38/510X460X4.2 ~ 50X100X0.38 (CP45-L del bordo del PWB NEO)
