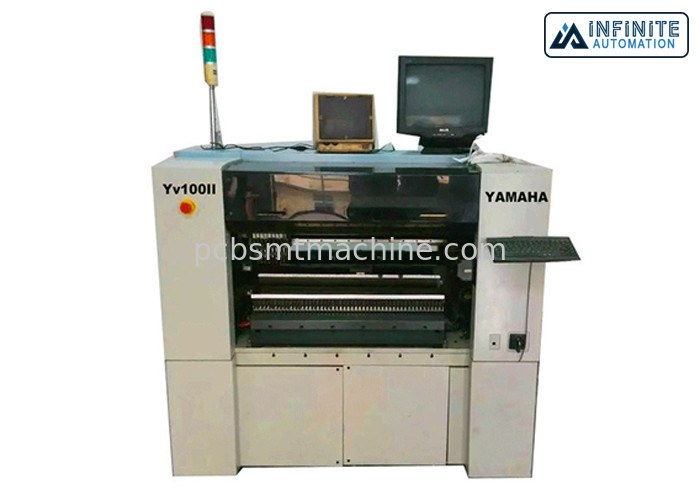

Macchina del posto di SMT Chip Mounter Used Pick And della striscia di Yamaha YV100II LED

Macchina del posto di SMT Chip Mounter Used Pick And della striscia di Yamaha YV100II LED

Striscia Chip Mounter di Yamaha YV100II LED, scelta usata di SMT e macchina del posto

Yamaha usato YV100II Chip Mounter è disponibile ad automazione infinita. La struttura meccanica di Yamaha YV100II è semplice, con una progettazione dello stampo assicurare la durevolezza e la stabilità. Il sistema di controllo del circuito non è complicato, manutenzione facile. Il sistema operativo del DOS, il menu è relativamente semplice, facile da operare. Una testa funzionante, 8 ugelli di aspirazione, la dimensione del materiale può essere inviata, voi può installare una macchina fotografica di precisione per migliorare l'accuratezza di disposizione. La velocità teorica di 14400 punti all'ora. La capacità di produzione reale di circa 8000. Adatto a produzione in serie debole.

Striscia Chip Mounter del LED

Yamaha YV100II Chip Mounter

Velocità 12000 della toppa

L1650 * W1350 * H1810

Peso 1300kg

Descrizione di prodotto: La striscia Chip Mounter LED del LED seleziona e dispone la macchina

Velocità teorica 0.25sec/chip del chip

Montando gamma 1005 bga del soj'plcc ~ del qfp'sqp “(25mm) (0.4p)

Precisione di posizionamento di 0.08mm più o negativi

Dimensione l460 del PWB * w250 (massimo)/l50 * w50 (min)

Dimensione l1650 * w1350 dell'attrezzatura * h1810

Potere massimo 4KVA

Peso 1300kg dell'attrezzatura

Parametri del mounter del chip di Yamaha YV100II

Sulla base dell'affidabilità della struttura di base della macchina ad alta velocità

Componenti di protezione del supporto

0,25 secondi/montaggio ad alta velocità del CHIP

può essere montata 0,5 piedi spaziare 32mm QFP

Elaborazione di immagini ad alta velocità

2 macchine fotografiche riducono il tempo di produzione

Alta struttura recentemente progettata di rigidità

Aumenti la velocità dell'asse

Può trattare varie componenti

Il più adatto a produzione di SIMM del computer con la testa metallica 8

Dimensione del substrato: L600 * W400 (massimo)/L50 * W50 (min)

Spessore 0.4-3.0 del substrato

Substrato che trasporta direzione da destra a sinistra

Montaggio dell'accuratezza 0.1mm/CHIP 0,08/QFP

Montando velocità 0,25 sec/CHIP 1,7 sec/QFP

Tipo originale originale del nastro: 100 (max, 8MM con la conversione)

Tray Original: 80 generi (uso di YTF, di TMAX)

La forma originale di rifornimento 8-56mm a banda larga, barretta, massa, vassoio

Originale 1005 ~ QFP'SQP'SOJ'PLCC (25mm) BGA (0.4p) di disposizione

Potere AC220 trifase/208/230/240/380/400/416V 10%, 50/60HZ

Potere 4KVA

Pressione sopra 0.55MPA, 350MIN

Dimensioni L1650 * W1350 * H1810

Peso 1300KG

Velocità 12000 della toppa (grano/ora)

Peso 1300 (chilogrammi)
