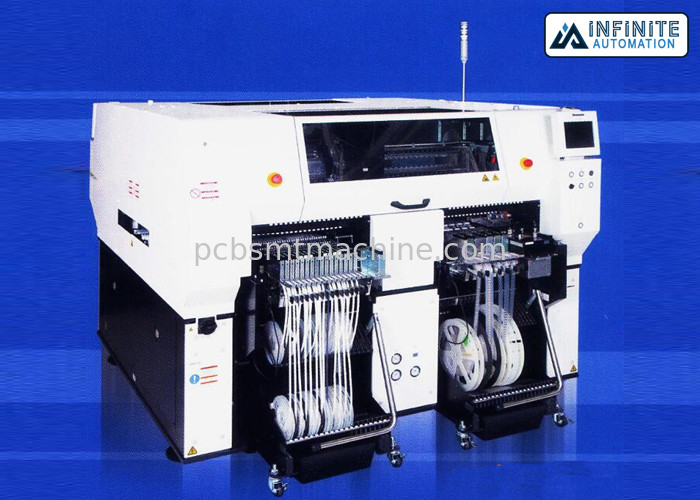

Scelta di Panasonic AM100 e macchine originali ed utilizzata della macchina del posto, di SMT

Il AM100 mantiene gli alti livelli per la capacità, la flessibilità ed i clienti dell'affidabilità si attendono da Panasonic in un redditizio, incrementalmente evolutivo, soluzione di SMT della alto-miscela. Soltanto una macchina è richiesta per ottenere la produzione avviata ed è facile da aggiungere più unità e/o le tecnologie come richieste cambiano.

La macchina modulare di disposizione del AM100 di Panasonic caratterizza una singola testa (singolo fascio) capace di collocazione della matrice impressionante della componente compreso 0402mm - 120x90x28mm, i grandi connettori, componenti a forma di dispari ed i tipi di imballaggio avanzati quale lo schiocco preparano il prodotto seguente mentre la produzione sta correndo sul AM100 per il cambiamento senza sosta e mettono per usare vari configurazioni altamente flessibili e tipi del rifornimento della componente. La messa a punto flessibile più ulteriormente è migliorata nel AM100 dall'alimentatore dovunque e dota dovunque le caratteristiche d'un polverizzatore. I grandi bordi possono essere elaborati e le caratteristiche avanzate compreso rilevazione una macchina fotografica componente di spessore, uno scambio automatico di perno di sostegno, di una distorsione del PWB e verifica del vassoio sono inoltre disponibili.

Scelta di Panasonic AM100 e macchina del posto

Montaggio della velocità: cph 22.000

Peso: 2370 chilogrammi

Gamma componente: 01005 (0402M)

Descrizione di prodotti:

Specificazione e caratteristica modulari della macchina di disposizione di Panasonic SMT AM100

Caratteristiche & benefici

Una testa, una soluzione a macchina con gli alimentatori intercambiabili di una gamma componente molto vasta, ugelli multifunzionali e mandrini con produzione redditizia e di alta qualità della serie di NPM e di cm

Caratteristiche standard:

di 14-nozzle testa altamente Versatily

Linea ad alta definizione macchina fotografica

Commutatore dell'ugello

I dati di cad importano pratico

Parte predefinita Libray

Scelta componente adattabile

Calibratura automatica di disposizione

programma di produzione di Multi-lavoro

L'alimentatore automatico insegna a

Fiduciario insegni a con l'auto regolano

Ispezione virtuale del PWB

Processo di schiocco capace

Insieme di software tool della NPI

Specifiche:

Name di modello (numero) AM100 (NM-EJM4D)

Piattaforma ibrida dell'azionamento del singolo cavalletto evolutivo di concetto

Azionamento ibrido altamente accurato del motore lineare del sistema di azionamento

Linea di colore componente di Digital di allineamento macchina fotografica di ricerca, in posizione fissa

Fuso capo Flex Head ultra alto di progettazione 14

Dimensioni del bordo

norma di 460mm x di 510 (20 x 18)

1.200 x 460mm (47x18) facoltativi

Spessore fino a 8mm del bordo

Accuratezza di disposizione

chip di Cpk 1,0 del micron ±40

±30 micron Cpk 1,0 QFP

Capacità di lavorazione

Ideale: cph 35.800

IPC9850: cph 22.000

Gamma componente

Minimo: 01005 (0402M)

Massimo: 120x90mm (4.7x3.5) & 150x25mm (6x1)

Altezza: fino a 28mm (1,1)

Urti: diametro di 0.15mm, passo di 0.3mm

Capacità dell'alimentatore

Bobine: fino a 160 bobine

Tubi: fino a 60 tubi

Vassoi: fino a 40 vassoi

Facilità

Elettrico: un CA 200/220V ±10V, CA 380/400/420/480V ±20V 2,0 kVA400V di 3 fasi 2 KVA

MPa pneumatico a 0.8MPa massimo, 200 l/min (A.N.R di min 0,5.)

Massachussets: 2370 chilogrammi (parte principale con 4 banche dell'alimentatore)

Dimensioni: W 1.970 x L 2.019 x H 1,450mm
