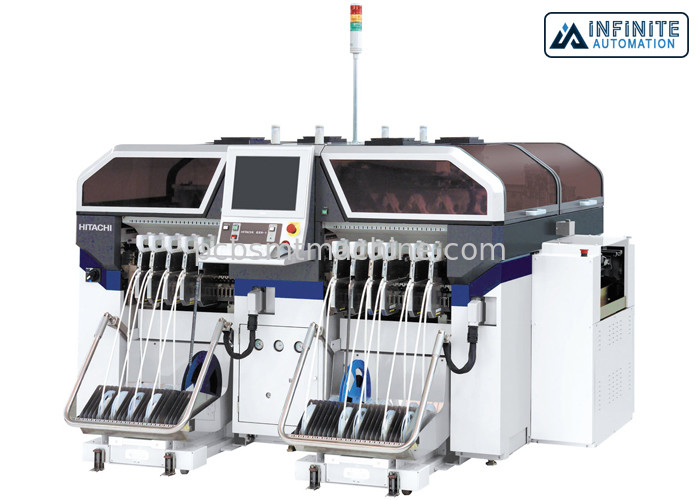

Scelta di HITACHI GXH-3 e macchina del posto, 95000 macchine originali ed utilizzata di CPH, di SMT

La macchina modulare ad alta velocità GXH-3 di disposizione, aderente alle caratteristiche della generazione precedente GXH-1S, ha continuato l'uso di aspirazione capa di disposizione dell'azionamento diretto uno per uno, motore lineare dell'albero motore DI X-Y, l'identificazione di una volta di 12 componenti ed altre funzioni e lo sviluppo degli autoadesivi ad alta velocità, delle teste di disposizione dell'diretto-azionamento con una combinazione di azione capa e della ristrutturazione consegnare una produzione di alto livello di 95.000 punti all'ora nell'industria. Le quattro teste sono fornite di testa di montaggio ad alta velocità del libero supporto (12 ugelli) e di testa di montaggio multiuso (3 ugelli) che possono essere utilizzate per montare una vasta gamma di componenti. Ogni unità può essere testa di carico individualmente selezionata e gli alimentatori, «GXH-3» è adatti a varia attrezzatura di produzione. (Fino a 200 tipi di componenti) ogni testa componente del montaggio è fornita di una macchina fotografica componente del riconoscimento e di una macchina fotografica del riconoscimento del bordo. Ogni unità è fornita di una funzione che regola la Y-posizione del substrato per essere adatto alla dimensione del substrato ed al numero dei supporti di fissaggio e raggiunge la disposizione di alta precisione ed ad alta velocità.

Scelta di HITACHI GXH-3 e macchina del posto

Montaggio della velocità: 95000 CPH

peso 3419kg

Gamma componente: 01005 (0402mm)

Descrizione della macchina:

• Un sistema di disposizione con un tasso ridicolo di disposizione di 95000 CPH e flessibilità disporre le componenti che variano dal chip 0201 (di 0603mm) al connettore di 100x26mm.
• Due cellule indipendenti del lavoro (fasi) permettono un montaggio simultaneo di due bordi.
• Tutte le X e assi y sono azionate dai motori lineari.
• Ogni asse y ha due motori per la stabilità e la ripetibilità migliorate.
• Quattro teste di disposizione hanno fino a 12 ugelli ciascuno.
• Riconoscimento al volo di tutte le componenti.
• Una linea sensore ciascuno sui controlli capi per presenza componente, l'orientamento e lo spessore corretto.
• Movimenti unici del sistema di trasportatore del bordo entrambe le rotaie per il bordo ottimale che posiziona durante la produzione.
• Non più «rotaie fisse»
• Un'opzione esiste per la disposizione di 01005 componenti del chip (di 0402mm).

Specifiche:

• Velocità 95000/chip di teoria del chip
• Montando una gamma di 0,6 x di 0,3 (0201) ~ 44 x 44
• Precisione di posizionamento di 0.01mm più o negativi
• Dimensioni 50 * 50-460 * 460mm del PWB
• Dimensione 23502664x1400mm dell'attrezzatura
• Peso 3419kg dell'attrezzatura
• Dimensione del PWB: 5050-460460mm
• Può essere attaccato alla gamma componente (millimetro): 0,6 x 0,3 (0201) ~ 44 x 44
• Il numero delle stazioni: 100
• Velocità teorica del chip: 95000 pezzi/ora
• Montaggio dell'accuratezza: ± 0.01mm
• Tempo del bordo: circa 2,5 secondi (lunghezza del circuito inferiore a 155mm) (le circostanze più adatte)
• Spessore: 0,5 ~ 0.5mm
• Dimensioni globali: 23502664x1400mm
• HITACHI Hitachi Mounter
• GXH-3, peso della macchina di disposizione del modulo GXH3: 3419kg 50 x 50 - 460 x 460mm (610 x 460 facoltativi)
• Spessore: 0,5 - 5.0mm
