Pulso posizioni della piattaforma 72 dell'alimentatore della macchina 30000CPH di disposizione di M10 SMT

I Pulse M10 SMT Placement Machine 30000CPH Piattaforma di alimentazione 72 posizioni

I-Pulse M10 Pick and Place Machine, 30.000 CPH, macchine SMT originali e usate

L'M10 ha tutte le caratteristiche del suo superiore ma con la metà della capacità dell'alimentatore, l'M20 rappresenta la prossima generazione di automazione SMT.Applicazione della stessa gamma di banchi di alimentazione intercambiabili e di manipolatori di vassoi, la M10 è un ottimo complemento alle linee I-Pulse esistenti e un montatore altamente flessibile per il posizionamento di parti di alimentazione a fondo fine e da vassoio.

La maggiore gestione dei PCB consente una capacità di produzione mai vista prima in un montatore a impronta compatta.L'aumento dell'altezza del componente e la capacità di dimensione complessiva del componente ampliano la gamma di componenti posizionabili, rendendo la M10 una delle macchine più flessibili e perfezionate mai presentate da iPulse.

Disponibile in configurazioni a 4 e 6 teste, la M10 può essere personalizzata in base alle vostre esigenze.Un massimo di 72 possono essere fissati su banchi di alimentazione o su banchi variabili di 36 alimentatori, ciascuno con un passaggio rapido e facile.. Il banco posteriore variabile dei 36 alimentatori può essere scambiato con un cambio di 40 vassoi. Il M10 viene fornito con nuove funzionalità standard come la funzione di controllo della forza,che consente la regolazione e la misurazione della forza verso il basso applicata ai componenti collocati da 5N a 60NLa verifica del posizionamento è un'altra caratteristica standard con una telecamera rivolta verso il basso, eliminando la necessità di una macchina di ispezione separata dopo il posizionamento

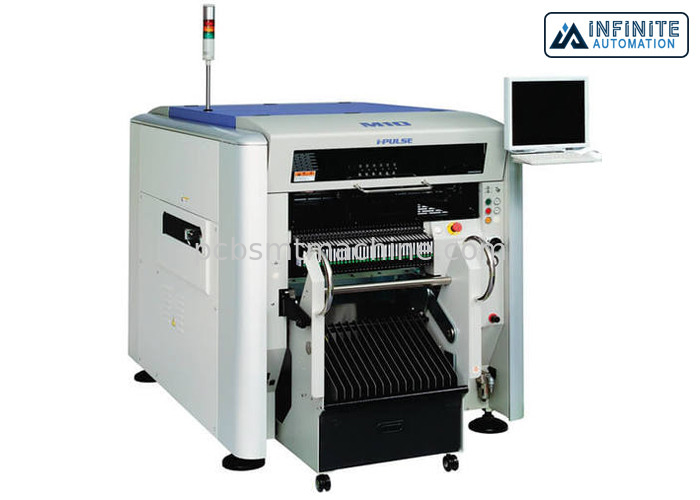

I-Pulse M10 pick and place machine

• Velocità ottimale: 30.000 CPH
• Accuratezza: CHIP +/- 0,040 mm IC +/- 0,025 mm
• Piattaforma di alimentazione: 72 posizioni

Specificità

• Piattaforma di alimentazione: 72 posizioni
• Dimensione massima del PCB: L 740 mm x W510 mm
• Componenti applicabili: 01005 (0402 mm) ~120 mm x 90 mm (30 mm di altezza) BGA,
• CSP, forme dispari, connettori ecc.
• Velocità ottimale: 30.000 CPH
• Accuratezza: CHIP +/- 0,040 mm IC +/- 0,025 mm
