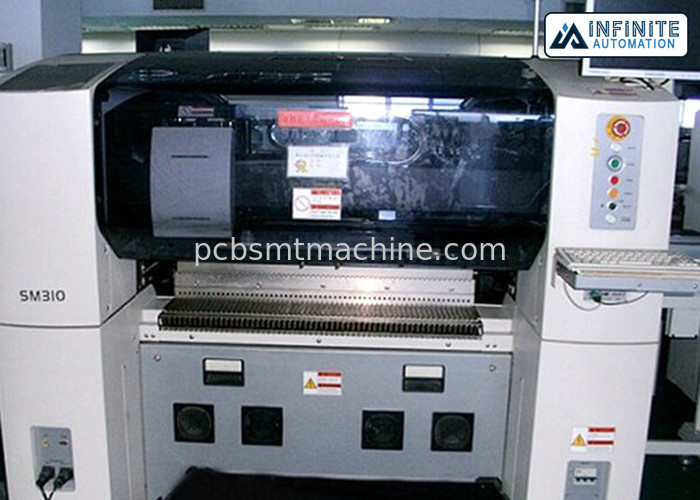

Velocità SMT Chip Mounter della macchina 30000 CPH del PWB SMT di Samsung SM310

Velocità SMT Chip Mounter della macchina 30000 CPH del PWB SMT di Samsung SM310

Samsung SM310 Chip Mounter, 30000 SMT originali ed usato Chip Mounter di CPH,

L'automazione infinita è un fornitore di fiducia di Samsung originale ed usato SM310 Chip Mounter ed altre marche delle macchine di SMT. Samsung SM310 Chip Mounter è SMT Chip Mounter Machine con velocità di 30000 CPH. Le dimensioni applicabili del PWB sono (dimensione del bordo del PWB - 50L più di piccola dimensione * 40W, più grande dimensione 510L * 420W (singola pista), 510L * 220W (doppia pista), 510L * 500W (singoli pista, facoltative). Gamma componente 0603 ~ CHIP della gamma componente applicabile di 24mm.

Mounter del chip di Samsung SM310

• Velocità 30000CPH
• Gamma componente 0603 ~ 24mmCHIP

Caratteristiche e specifiche:

Velocità 30000CPH, gamma di disposizione: 0201 0402 0603 0805 ~ BGA

Potere stimato 200/208/220/240/380 trifase/415V 50/60Hz 4KVA

Pressione/peso di 0.49-0.78MPa 170L/min 1800kg

Dimensione L1650xW1680xH1530mm dell'attrezzatura

Una velocità della toppa di 30.000 compresse/ora

Obietti la visione componente 1005-22mm/di volo visione fissa 0603-32mm

Il numero di stazione fino a 120 treccia delle stazioni 8mm

Substrato L50xW50-L460xW400mm dell'obiettivo

Metodo componente dell'identificazione

Visione completa (linea ricerca ottica)

Montaggio dell'efficienza

Ricerca ottica lineare LSO

CHIP 1608 30000 CPH (IPC9850)

CHIP 1005 29500 CPH (IPC9850)

CHIP 0603 29500 CPH (IPC9850)

CONTENTINO 20000 CPH (IPC9850)

Montaggio dell'accuratezza

CHIP 50/3 DEL CHIP

Gioco minimo fra le componenti

0.1mm (0603) /0.15mm (1005)

Le componenti possono essere gamma montata

Gamma componente

0603 ~ 24mmCHIP, QFP, BGA (opzione 0402)

Passo minimo/QFP, passo minimo/BGA del perno della palla

0.65mm (QFP) /1.0mm (BGA)

Altezza componente

H8mm (linea norma della macchina fotografica di ricerca)

Dimensione del bordo del PWB

Il più di piccola dimensione

50L * 40W

Più grande dimensione

510L * 420W (singola pista)

510L * 220W (doppia pista)

510L * 500W (singoli pista, facoltative)

Spessore del PWB

0.38mm-4.2mm

Installi il numero dell'alimentatore 120ea/112ea (che mettono in bacino carretto)

Pressione e consumo di energia

Alimentazione elettrica AC220/220/240V (50/60HZ, FASE 3) RMS 3.4kva (MAX.8.9KVA)

Pressione d'aria: NI 5kg/260/MIN

Peso della macchina: 2.200KG

Dimensione della macchina: (L) 1797 * 1870 (D) * 1527 (H)
