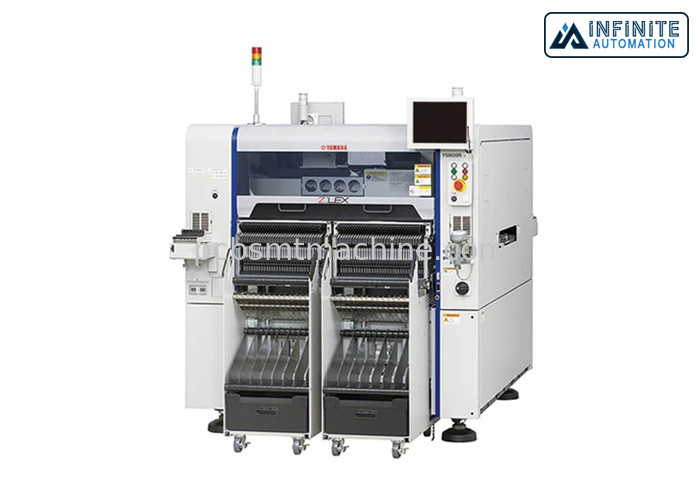

| Modello |
YSM20R TypePV |
YSM20R TypeSV |
YSM20WR |
| PWB applicabile |
A senso unico |
Vicolo doppio |
| L810 x W490 a L50 x W50 |
Nota 1 lo stesso tipo PCBs: L810 x W356 a L50 x W50 |
| Nota doppia della fase: Per opzione del fascio dell'ascissa 2 soltanto |
Tipo differente PCBs: fino a L810 x W662 |
| Trasporto 1PCB: L810 x W490 a L50 x W50 |
Nota 2 lo stesso tipo PWB: L810 x W280 a L50 x W500 |
| Trasporto 2PCB: L380 x W490 a L50 x W50 |
Tipo differente PCBs: fino a L810 x W510 |
| Testa/componenti applicabili |
Multi (HM) nota capa ad alta velocità 3: |
Multi testa ad alta velocità (di HM): |
Multi (HM) nota capa ad alta velocità 3: |
| 0201 a W55 x L100mm, altezza 15mm o più di meno |
03015 a W55 x L100mm, altezza 15mm o più di meno |
0201 a W55 x L100mm, altezza 15mm o più di meno |
| componenti a forma di dispari (FM: Multi) testa flessibile: |
componenti a forma di dispari (FM: Multi) testa flessibile: |
componenti a forma di dispari (FM: Multi) testa flessibile: |
| 03015 a W55 x L100mm, altezza 28mm o più di meno |
03015 a W55 x L100mm, altezza 28mm o più di meno |
03015 a W55 x L100mm, altezza 28mm o più di meno |
| Montaggio della capacità |
Fascio dell'ascissa 2: Multiuso ad alta velocità |
Fascio dell'ascissa 2: Multiuso ad alta velocità |
Nota 1 del fascio dell'ascissa 2: Multiuso ad alta velocità |
| (nelle condizioni ottimali come definite dal motore di Yamaha) |
(HM: Multi) testa ad alta velocità x 2 |
(HM: Multi) testa ad alta velocità x 2 |
(HM: Multi) testa ad alta velocità x 2 |
| |
95,000CPH |
90,000CPH |
|
| Montaggio dell'accuratezza |
±0.035mm (±0.025mm) Cpk≧1.0 (3σ) (nelle condizioni ottimali come definite dal motore di Yamaha quando i materiali standard di valutazione sono usati) |
| Numero dei tipi componenti |
Piatto fisso: 140 tipi massimi (conversione per l'alimentatore del nastro di 8mm) |
| Scambio di trasporto dell'alimentatore: Massimo 128 tipi (conversione per l'alimentatore del nastro di 8mm) |
| Vassoi per 30 tipi (tipo fisso: massimo, quando adattato con sATS30) e 10 tipi (tipo del trasporto: massimo, quando adattato con cATS10) |
| Alimentazione elettrica |
CA trifase 200/208/220/240/380/400/416V +/--10% 50/60Hz |
| Fonte della dotazione d'aria |
0.45MPa o più, nello stato pulito e asciutto |
| Dimensione esterna (a parte le proiezioni) |
L 1.374 x W 1.857 x H1,445mm (unità principale sola) |
L 1.374 x W 2.110 x H1,445mm (unità principale sola) |
| Peso |
Approssimativamente 2,050kg (unità principale sola) |
Approssimativamente 2,500kg (unità principale sola) |
| Nota 1: Nel usando le specifiche di separazione del trasportatore di 787mm fra 1 - 4 vicoli |
| Nota 2: Nel usando le specifiche di separazione del trasportatore di 630mm fra 1 - 4 vicoli |
| Nota 3: Contattici prego per informazioni per quanto riguarda il montaggio della 0201 componente. |
| Le specifiche e l'aspetto sono conforme a cambiamento senza preavviso. |
