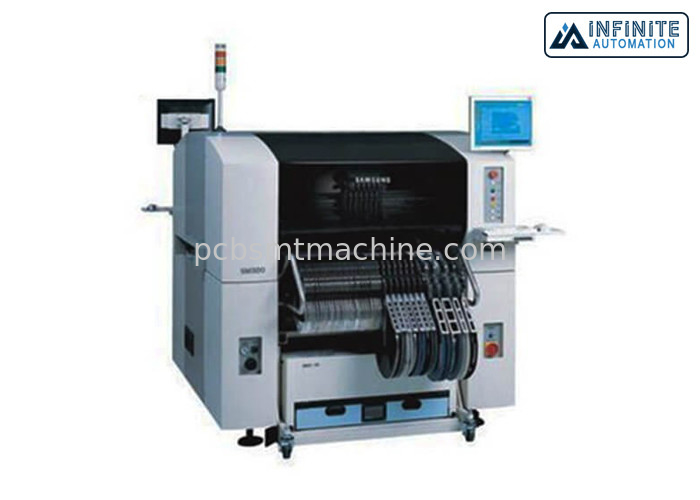

Macchina del PWB SMT di Samsung SM320 con velocità ottimale 18500CPH

Velocità ottimale della macchina 18500 CPH della scelta e del posto di Samsung SM320, migliore originale di circostanze e mounters usati di SMT

L'automazione infinita ha una grande quantità di attrezzatura relativa fabbricante di riserva di SMT. Fra le nostre macchine descritte sono la scelta di Samsung SMT SM320 e la macchina originali ed usate del posto. L'automazione infinita ha sperimentato gli ingegneri e Teal tecnico che assicura che tutte macchine che stiamo offrendo subisca le prove di macchina rigide ed il ricondizionamento e assicurazione di qualità. L'automazione infinita è un fornitore di fiducia della Cina delle macchine di automazione di fabbrica e della linea di produzione di seconda mano migliore condizionate attrezzatura. Contatti le nostri vendite e gruppo di servizio clienti per le indagini.

Samsung SMT SM320 è un mounter universale che è capace di montaggio delle componenti piccole del CHIP fino alle componenti di QFP. Samsung SMT SM320 è adatto a produzione su scala ridotta dei prodotti indipendenti.

Samsung SMT SM320 è una piccola dimensione e una scelta e una macchina leggere del posto. Fornito di una macchina fotografica piena di visione e di 6 teste di disposizione, ciascuno con singola illuminazione permettendo che 6 componenti completamente differenti siano allineate in moto. macchina fotografica Verso l'alto di aspetto permettendo disposizione delle componenti giù al passo del cavo di 0.4mm.

Scelta di Samsung SM320 e macchina del posto

Montaggio del chip della gamma 0402mm ~ 55mm IC

Velocità teorica del chip: 18500CPH

Dimensioni 510 * 460mm del PWB

120ea/112ea (che mettono in bacino carretto)

Specifiche:

Velocità teorica del chip: 18500CPH

Montaggio del chip della gamma 0402mm ~ 55mm IC

Accuratezza di disposizione più o meno 0.03mm

Dimensioni 510 * 460-460 * 400mm del PWB

Dimensioni dell'attrezzatura 50 x 40 millimetri ~ 460 x 400mm

Metodo componente dell'identificazione

VISIONE VOLANTE + VISIONE DELLA FASE

Montaggio dell'efficienza

Sistema di riconoscimento della macchina fotografica di volo

CHIP 1608 18500 CPH (IPC9850)

CONTENTINO 15000 CPH (IPC9850)

QFP 5500 CPH (IPC9850)

Sistema fisso di visione della macchina fotografica - 1,4 sec/QFP 208 (NORMA del RIFORNIMENTO del VASSOIO)

Le componenti possono essere montate

VISIONE VOLANTE: 1005 ~ 22mm IC (opzione: 0603 ~ 12mm IC/0402 ~ 7mm IC)

Montaggio della dimensione: Visione standard della fase (FOV 35) ~ 32mm IC

(Passo 0.4mm QFP/0.75mm BGA/~ 55mm (MFOV))

Visione standard della fase (FOV 45) ~ 42mm IC (passo 0.5mm QFP/1.0mm BGA/~ 55mm (MFOV))

Visione standard della fase (FOV 20) ~ 17mm IC (passo 0.3mm QFP/0.5mm BGA)

Passo di Min.lead (QFP) FOV10

0.3mm (QFP) /0.65mm (BGA)

Passo di Min.Ball (BGA)

FOV15

0.5mm (QFP) /0.75mm (BGA)

FOV25

0.5mm (QFP) /0.75mm (BGA)

Max.Height

H12mm (norma volante della macchina fotografica)

H15mm (norma volante della macchina fotografica)

Dimensione del bordo del PWB

- 50 (l) * 40 i più di piccola dimensione (w)

Più grande dimensione - 460 (l) * 400 (w)/opzione: 510 * 460, 640 * 510

Spessore del bordo del PWB - 0.38mm-4.2mm

Installi il numero dell'alimentatore - 120ea/112ea (che mettono in bacino carretto)

Pressione e consumo di energia

Alimentazione elettrica - AC220/220/240V (50/60HZ, 3 FASE) (opzione: 340/380/415V)

Pressione d'aria - 5kg/㎡, 260 Ni/MIN

Peso della macchina - 1800KG

Dimensione della macchina - 1650 L * 1680 D * H. 1530.
