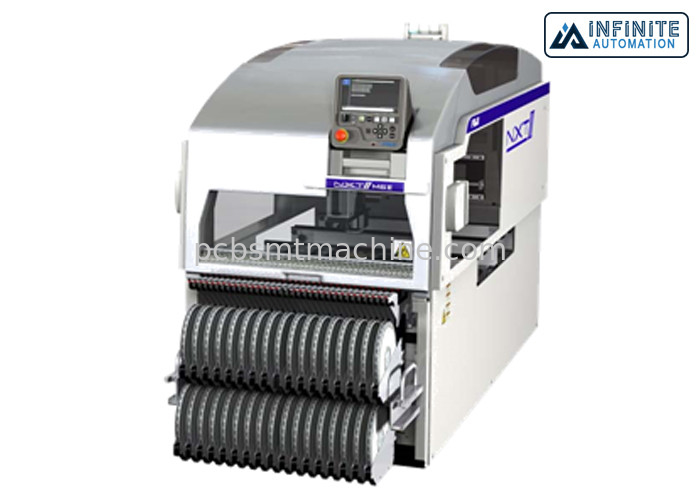

Macchina evolutiva del posto della scelta di Fuji NXT M6 II SMT originale ed utilizzata

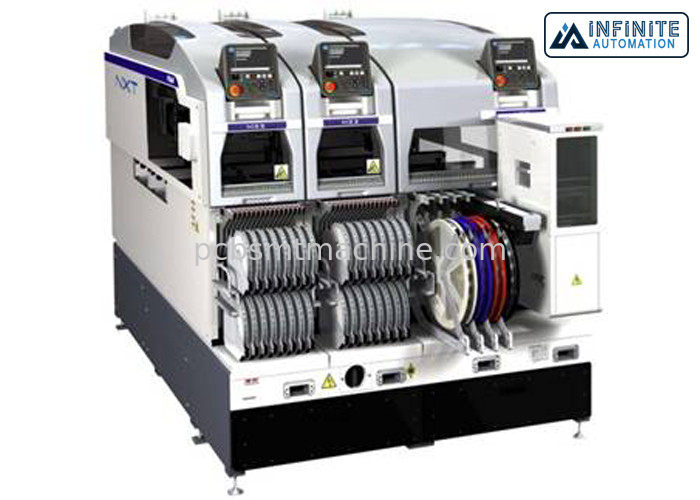

Piattaforme evolutive di disposizione di Fuji NXT M6 II, scelta originale ed usata di SMT e macchina del posto

Il Fuji NXT è destinato per rispondere alle esigenze degli ambienti di produzione moderni. Le sue teste intercambiabili di disposizione permettono che ogni modulo della macchina funzioni come un mounter del chip ad alta velocità o macchina multifunzionale di disposizione e – permettere al cambiamento di una linea di produzione completa nei minuti giusti. I moduli di NXT sono rapidamente riconfigurabili assicurare la vostra abilità alle richieste in tempo reale di produzione. M3II, M6II e recentemente ha lanciato i moduli dello PS di M6II (modulo di alta precisione) può essere sistemato ed essere riorganizzato rapidamente specificamente misura il vostro ambiente di produzione unico e dinamicamente cambiante. Gli alimentatori intelligenti di carico orizzontali non solo permettono che le componenti siano caricate mentre la macchina è muovendosi essi elimina gli errori installati, come la funzione di identificazione si assicura che le componenti siano consegnate dove sono necessarie sul bordo.

La piattaforma evolutiva di disposizione di NXT-II Fuji, la piattaforma evolutiva di disposizione di Fuji NXT-II Fuji, la macchina Mfg, FUJI di FUJI lavora il partner a macchina, India
Testa di collocazione cambiabile

La testa cambiabile permette che ogni modulo sostenga quasi tutti i tipi componenti del supporto di superficie ed esegua entrambi disposizione di componente del montaggio e della dispari-forma del chip ad alta velocità.

Il NXT può accomodare la dimensione del PWB fino a 534 x 610 millimetri ed è fornito di adeguamento automatico di larghezza della ferrovia e di un sistema di foggiatura automatico facoltativo del perno-supporto. Gli alimentatori intelligenti sono standard e possono essere caricati rapidamente in tutta la scanalatura disponibile, impedente la perdita componente sul cambiamento della bobina e fornente all'amministrazione restante di manutenzione componente e preventiva. NXT lingua-neutrali, al il sistema operativo basato a icona minimizza la curva di apprendimento per gli operatori di formazione e migliora l'efficienza degli operatori che eseguono la linea. Ciò eliminano le edizioni tipiche di implementazione con produttività e la qualità che accompagnano spesso
integrazione di nuova tecnologia.

Capacità dell'alimentatore:
M3II - Fino a 20 tipi (un nastro da 8 millimetri)
M6II - Fino a 45 tipi (un nastro da 8 millimetri)

Tempo di caricamento del PWB:
Doppio trasportatore: 0 sec continua
Singolo trasportatore: sec 2,5
(Facendo uso soltanto trasportatore del modulo di M3ll di singolo: 3.4sec)
(Facendo uso soltanto del modulo di M6ll)

Collocazione dell'accuratezza:
Chip: ± 0,05 millimetro (sigma 3)
Quattro al piombo laterali: 0,03 millimetri (sigma 3)

Capacità di lavorazione:
H12HS: 22.500 CPH
H08: 10.500 CPH
H04: 6.500 CPH
H02: 5.600 CPH
H01: 4.200 CPH

Componenti applicabili:
H12HS: 0402 (01005) a 7,5 x a 7.5mm Max Height: 3.0mm
H08: 0402 (01005) 12 ad X12 millimetro Max Height: 6,5 millimetri
H04: 1608 (0603) a 38 x 38 millimetri Max Height: 9,5 millimetri
H02/H01: 1608 (0603) a 74 x a 74mm (32mm x 180mm) Max Height: 25.4mm

Larghezza del modulo:
M3II - 320mm
M6II - 645mm

Dimensioni della macchina:
4MII base - L: 1390mm x W: 1934mm x H: 1474mm
2MII base - L: 740 millimetri x W: 1934mm x H: 1474mm
