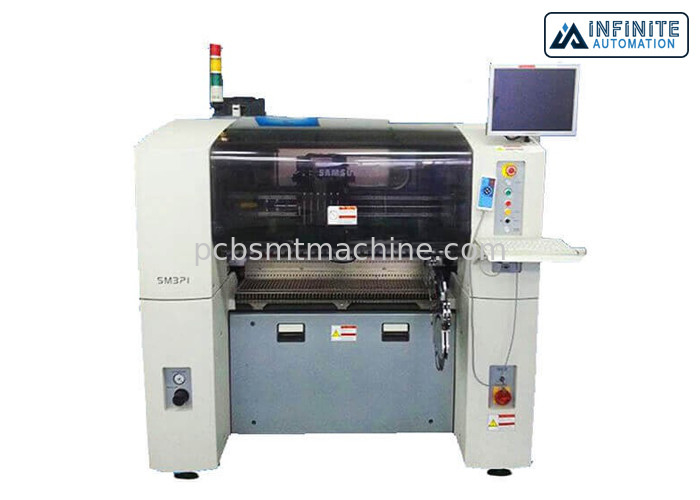

Macchina originale ed utilizzata di 121000CPH di Samsung SM32 SMT di disposizione

Scelta di Samsung SM32 SMT e macchina del posto, 121000 CPH, scelta originale ed usata di SMT e macchina del posto

La scelta di Samsung SMT SM321S e la macchina del posto possono essere azionate facendo uso del sistema operativo di Windows XP. Questo mounter di SMT è capace di raggiungimento della velocità massima di 52.000 CPH. Samsung SM321S ha sistema di azionamento dell'asse y del doppio-braccio un doppio-servo e complessivamente teste di 16 disposizioni, un sistema di riconoscimento ad alta velocità di immagine di volo. Questa macchina del posto e della scelta può montare le componenti con gli intervalli di grandezza dalle dimensioni del chip to12mm di 0402mm. Samsung SM321S ha un'accuratezza di disposizione di ± 50μm, capace del rifornimento di carburante componente senza sosta.

L'automazione infinita il Co., srl offre i migliori termini per le macchine e le attrezzature originali e di seconda mano di SMT. Contatti le nostri vendite e gruppo di servizio clienti per le indagini.

Specifiche:

Montaggio della velocità CPH

• (IPC9850) chip 1608: 21k CPH (IPC)
• Chip 1005: 20k CPH (IPC)
• SOP16: 15k CPH)/alimentatore (di IPC
• QFP100: 5.5k CPH)/pallet (di IPC
• QFP100: 1.1sec (visione fissa)
• QFP256: 1.41sec (visione fissa)

Montaggio dell'accuratezza

• ± 50um del chip (0402 @ 3ó)
• ± 30um (QFP168 @ 3ó) di QFP

Configurazione standard della gamma componente

• 1005 ~ 22mm IC (CSP 0,75) (visione di volo)
• 32mm IC (0.4P)
• 55mm IC (0.65P/MFOV) (visione fissa)
• Opzione 0402 ~ 7mm IC (CSP 0,65)
• 0603 ~ 12mm IC (CSP 0,75) (visione di volo)
• 17mm IC (0.3P)
• 42mm IC (0.5P)
• connettore di 72mm (0.65P/MFOV) (visione fissa)
• Montando il chip della gamma 0402mm a 55mm
• Accuratezza di disposizione più o meno 0.03mm

• Dimensione 460*400*4.2 ~ 50*40*0.38 del PWB
• Dimensione L1,650 * D1,680 dell'attrezzatura * H1,530
• Potere 4.7KVA
• Peso 1800kg dell'attrezzatura
• Altezza massima H 15mm (visione fissa)
• Chip stretto del montaggio 0402 del passo: P 0.10mm
• Chip 0603: P 0.15mm
• Il numero degli alimentatori Max.120EA
• Dimensione del PWB (millimetro)
• (L * W * T) norme 460 * 400 * 4,2 ~ 50 * 40 * 0,38 (peso 3kg)
• Opzione 510*460*4.2
• 610*510*4.2 su ordinazione speciale
• Dimensioni L1,650*D1,680*H1,530
• Peso (chilogrammo) 1,800kg
• Consumo di energia 3phase
• AC200/208/220/240/380/415
• 4.7kVA/(RMS 3kVA) 50/60Hz
• Consumo 5KG/cm2 260NI/min dell'aria
