Luogo di origine:
La Cina
Marca:
Panasonic
Numero di modello:
DT401-F
Video
Video

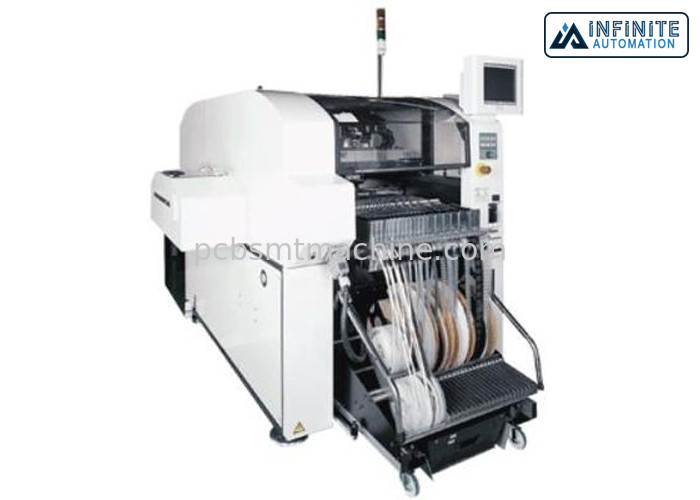

Macchina multifunzionale modulare di disposizione di Panasonic DT401-F, scelta originale ed usata di SMT e macchina del posto
Panasonic DT401 è un vassoio diretto modulare, macchina multifunzionale di disposizione che è destinata per dare ad utenti la flessibilità disporre tantissime componenti varie e a forma di dispari alle alte velocità. La raccolta capa di disposizione diretta tiene conto l'ampia gamma componente, mentre il riempimento dell'alimentatore del vassoio e un carretto collettivo di scambio dell'alimentatore consegnare i tassi migliori dell'operazione.
Può trattare le parti variare dai microchip alle grandi parti quali BGAs, CSPs ed i connettori
Il DT401 tratta una vasta gamma di componenti compreso 0402 chip, BGAs, CSPs, i connettori ed altre grandi componenti fino a 100 millimetri X 90 millimetri @ di spessore di 25mm. Per assicurare tale flessibilità, la macchina sostiene cinque generi di alimentatori del nastro, forniti delle capacità variabili del passo di trascinamento. Il DT401 usa la stessi tavola ed alimentatori dell'alimentatore come nostro CM402, che provoca le riduzioni dei costi, la riduzione dell'inventario dell'alimentatore, la maggior flessibilità e l'intercambiabilità.
Testa di controllo del carico fornita come norma
Caratteristiche & benefici
Specifiche
| Identificazione del modello | DT401-F | |
| Modello no. | KXF-E64C | |
| Dimensioni del PWB (millimetro) | L 50 x W 50 alla L 510 x W 460 | |
| Velocità massima | Chip | 0,7 s/chip (nastro o massa) |
| Vassoio | 0,8 s/QFP (singolo vassoio), 1,2 s/QFP (vassoio gemellato) | |
| Accuratezza di disposizione | Chip | ±50 µm/Chip (Cpk1) |
| Vassoio | ±35 µm/QFP (Cpk1) | |
| Input componenti di No.of | Nastro | Max.54 *2 |
| Vassoio | Max.20 (singolo vassoio), Max.40 (vassoio gemellato) | |
| Dimensioni componenti (millimetri) | (0201") chip 0603 alla L 100 x W 90 x T 25 | |
| Tempo di scambio di PWB | 0,9 s | |
| (Lunghezza del bordo: fino a 240 millimetri nelle condizioni ottimali) | ||
| Fonte elettrica *3 | CA trifase 200 V, 1,5 KVA | |
| Fonte pneumatica *4 | 0,49 MPa, 150 l/min (A.N.R.) | |
| Dimensioni (millimetri) | W 1 260 x D 2 542 x H 1 430 *5 | |
| Massachussets *6 | 1 560 chilogrammi | |
*2: Quando l'alimentatore del nastro del doppio da 8 millimetri ha usato.
*3: Compatibile con 220/380/400/420/480 V
*4: Soltanto per la parte principale
*5: A parte la torre del segnale e del monitor
*6: Configurazione standard, a parte gli alimentatori del carretto e del vassoio di scambio in lotti. Ciò differisce secondo la configurazione di opzione.
i *Values quali la velocità massima e l'accuratezza di disposizione possono variare secondo le condizioni di gestione.
