Scelta di Yamaha YG200 SMT e macchina 45000CPH del posto originale ed utilizzata

Scelta di Yamaha YG200 e macchina 45,000CPH del posto originale ed utilizzata

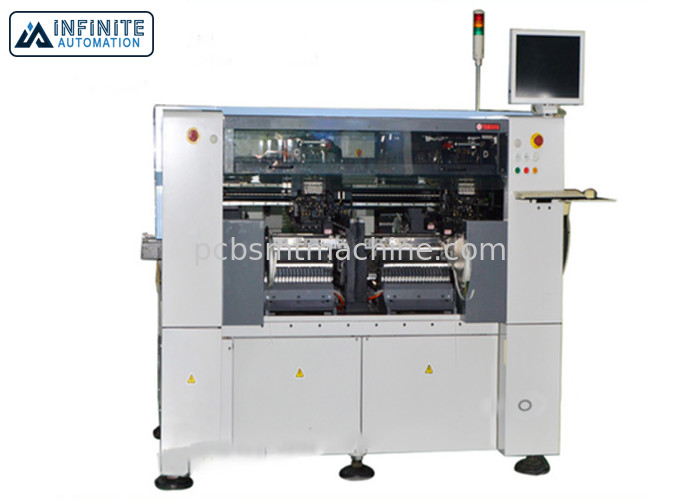

YAMAHA YG200 è una macchina ad alta velocità del montaggio di superficie di SMD. Questo mounter della velocità ha 4 tavole e 24 ugelli capi, la macchina di YAMAHA YG200 SMT pricipalmente è utilizzata per il montaggio delle componenti del chip, come 0201/0402/0603/0805/1206 ed è inoltre capace di montaggio QFN e dell'IC piccoli. YAMAHA YG200 è capace di raggiungimento della velocità di montaggio massima fino a 45000CPH e può sostenere dalle componenti di 0402-14mm QFN. YAMAHA YG200 è applicabile alla dimensione 330 del PWB (L) x 250 (W) massimo.

Caratteristiche:

Tiratore YG200 (modello del chip ad alta velocità: KGT-100)
PWB applicabile: L330×W250mm a L50×W50mm
Capacità di lavorazione (optimum): 45,000CPH (equivalente 0.08sec/CHIP)
Montaggio dell'accuratezza: (Le componenti standard di Yamaha)
Accuratezza assoluta (μ+3σ): +/-0.05mm/CHIP, ripetibilità (3σ): +/-0.03mm/CHIP

Componenti applicabili: 0402 (base metrica) alle componenti di 14*mm
Altezza delle componenti che possono essere montate: 6.5mm o più di meno
Altezza permissibile sulla superficie del PWB prima di trasporto 6.5mm o più di meno
Numero dei tipi componenti: 80 tipi (massimi, conversione della bobina di nastro di 8mm)

CA trifase dell'alimentazione elettrica 200/208/220/240/380/400/416V +/--10%
fonte 0.55MPa del rifornimento 50/60HzAir o più, negli stati puliti e asciutti
Dimensione esterna, 950×W1, 408 (estremità della copertura) ×H1, 450mm (cima) della copertura L1, 950×W1, 608
(Estremità della guida per il trasporto dell'alimentatore) ×H1, 450mm (cima della copertura)
Pesi approssimativamente 2080kg
