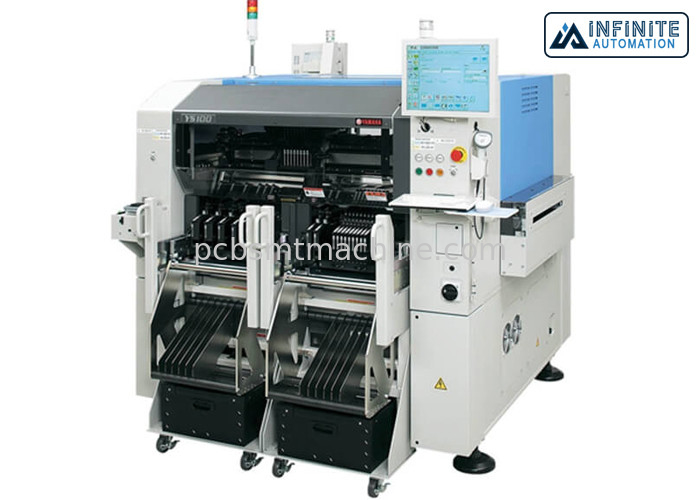

Originale della macchina di disposizione di 25000CPH Yamaha YS100 SMT ed usato

Scelta di Yamaha YS100 e macchina 25,000CPH del posto originale ed utilizzata

La macchina della scelta e del posto di Yamaha YS100 è progettata con un singolo fascio di disposizione di alta precisione che porta otto Z-servo teste controllate indipendenti. Il YS100 SMT Mounter fornisce un equilibrio perfetto fra il chip e la fucilazione di IC. Yamaha YS100 è disponibile in due (2) le versioni, una con un cambiamento volante dell'ugello (FNC) si dirigono verso quando molti cambiamenti dell'ugello sono necessari ed ad alto rendimento è importante e l'altra con un'indennità eccellente (SF) si dirigono verso l'uso con un'più ampia gamma componente compreso QFPs, i connettori e le componenti alte.

Con i tassi di disposizione fino di componenti 19.6k all'ora, il YS100 è veloce. L'accuratezza di disposizione è di 30 micron per i CI. Tratta una vasta gamma di componenti da 0.4x0.2 millimetro (01005) ai grandi connettori (100x45 millimetro), al fine-passo ed alle componenti alto fino a 15 millimetri. I YS100 sostengono a 126 posizioni d'alimentazione del nastro.

Caratteristiche:

• Il YS100 standard viene con software e le caratteristiche di hardware per migliorare la qualità del prodotto, aumentare l'efficienza di produzione, accorciano la NPI ed i tempi del cambiamento e riduce la manutenzione, includente:
• Alimentatori elettrici intelligenti
• La Z-servo disposizione controllata si dirige verso il montaggio componente senza stress accurato
• Larghezza del bordo ed adeguamento automatici di spessore per il cambiamento veloce
• Stazione automatica di pulizia dell'ugello
• Risposte automatiche di temperatura per compensare le variazioni di temperatura
• Funzione di recupero fiduciaria che elimina la necessità di rimuovere e pulire il PWB
• Indicatori dell'alimentatore che facilitano la messa a punto facile e riducono la messa a punto dell'alimentatore
• Doppio sistema di appoggio del bordo per la riduzione del tempo di trasferimento del bordo
• Taglierine di nastro

Trattamento di montaggio ad alta velocità di capacità

• 25,000CPH (0.14sec/CHIP Equivalent: condizione ottimale)
• +/-50μm (CHIP),
• montaggio di +/-30μm (QFP)
• accuratezza assoluta nell'operazione a tempo pieno
• Tratta una vasta gamma di componenti da 0402 chip a W45xL100mm o meno componenti e con i connettori lunghi
• Capace di trattamento delle componenti di altezza di 15mm
• Applicabile al grande PWB (L510mm x W460mm)
• Taglierina di nastro incorporata disponibile come opzione
• Conformità con sia la direttiva del macchinario che la direttiva di contabilità elettromagnetica
