Name: OMRON G3PE-515B-3N Contattore a stato solido trifase con ingresso di controllo DC12-24V, corrente nominale 15A e commutazione a croce zero
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: G3PE-515B-3N
Price: 100.00 USD
Availability: InStock

Casa. > Prodotti > pezzi di ricambio dello smt >

OMRON G3PE-515B-3N Contattore a stato solido trifase con ingresso di controllo DC12-24V, corrente nominale 15A e commutazione a croce zero

Contattore a stato solido con ingresso di controllo CC 12-24 V

Contattore trifase con corrente nominale 15A

Contattore SSR a commutazione zero-cross

Luogo di origine:

GIAPPONE

Marca:

OMRON

Certificazione:

Numero di modello:

G3PE-515B-3N

Contattaci

Chiedi un preventivo

OMRON G3PE-515B-3N Contattore a stato solido trifase con ingresso di controllo DC12-24V, corrente nominale 15A e commutazione a croce zero

Dettagli del prodotto

Evidenziare:

Contattore a stato solido con ingresso di controllo CC 12-24 V

Contattore trifase con corrente nominale 15A

Contattore SSR a commutazione zero-cross

Termini di pagamento e di spedizione

Quantità di ordine minimo

Prezzo

1-200USD

Imballaggi particolari

Scatola di cartone

Tempi di consegna

3-5 giorni lavorativi

Termini di pagamento

L/C,D/A,D/P,T/T

Prodotti correlati

N210044602AC Cam in acciaio per Panasonic AVK AVK2B AV131 AI inseritore con superficie curva di precisione

Ottieni il miglior prezzo

Fuji NXTR RH01-1.3 Boccaglio con apertura di 1,3 mm, materiale di tungsteno-acciaio resistente all'usura e trattamento antistatico per il posizionamento SMT

Ottieni il miglior prezzo

SMC CDQ2KA63-20D cilindro compatto con buco di 63 mm, taglia di 20 mm e canna non rotante per apparecchiature SMT NPM Panasonic

Ottieni il miglior prezzo

Assemblaggio ugello SMT di precisione ADNPN8238 da 1,0 mm con punta in ceramica per macchine pick-and-place serie FUJI XP

Ottieni il miglior prezzo

Contattaci

(86)-13823274872

rosy@pcbsmtmachine.com

86-755-23115005

Contattaci ora

Descrizione del prodotto

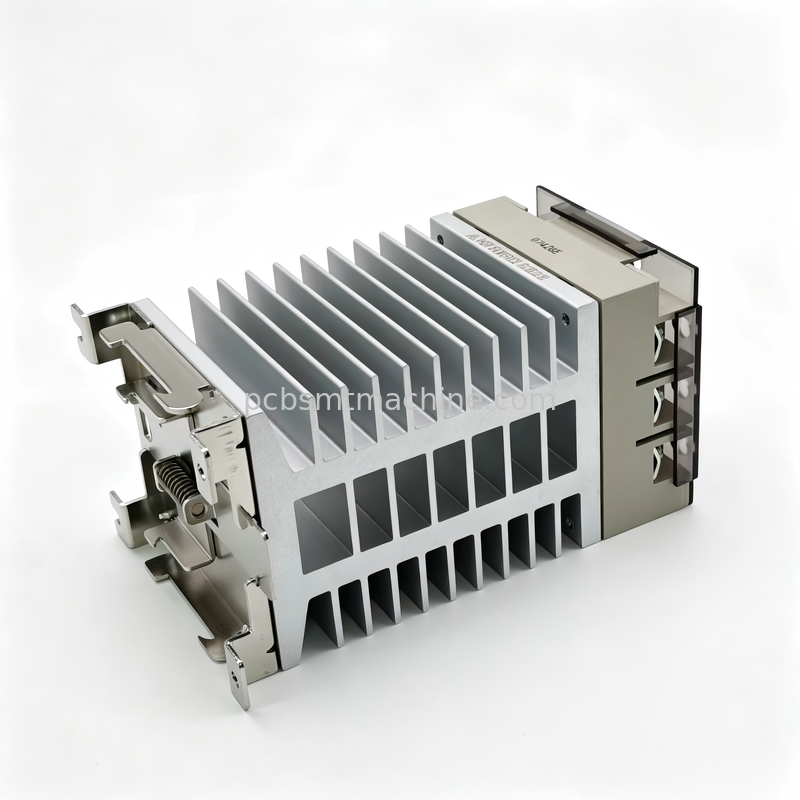

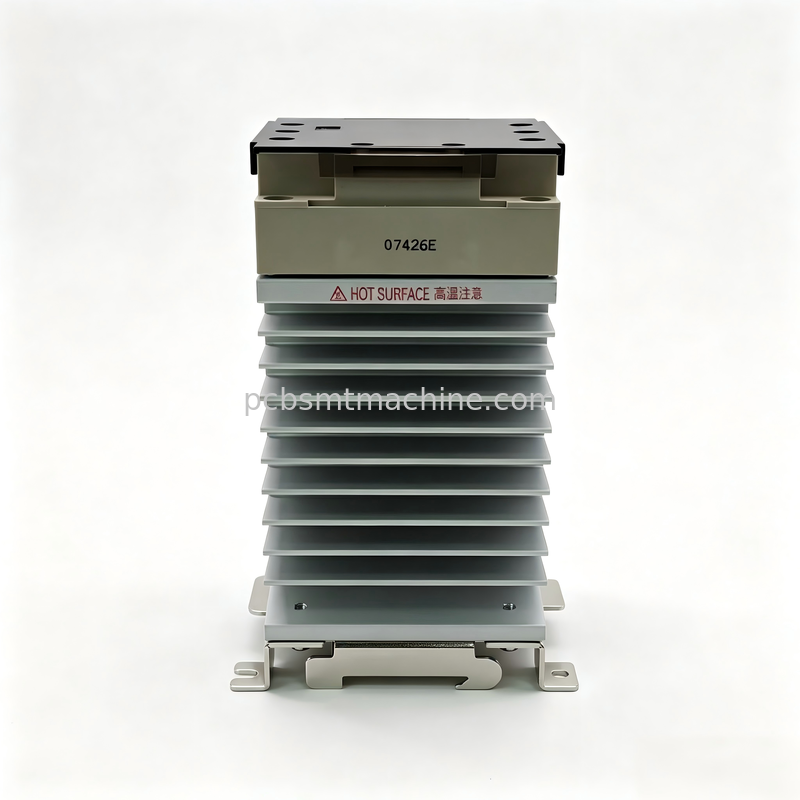

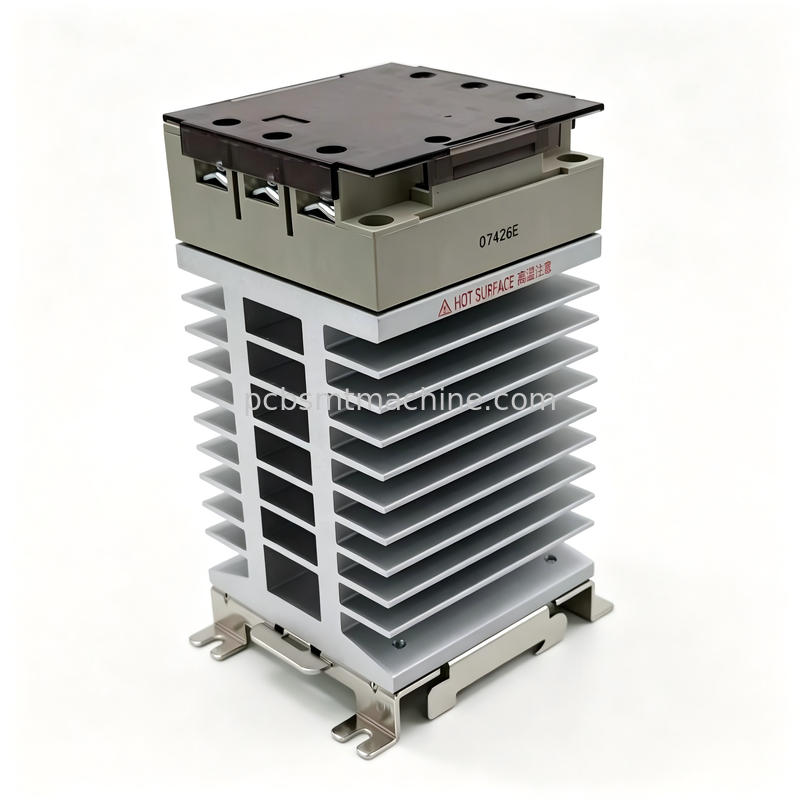

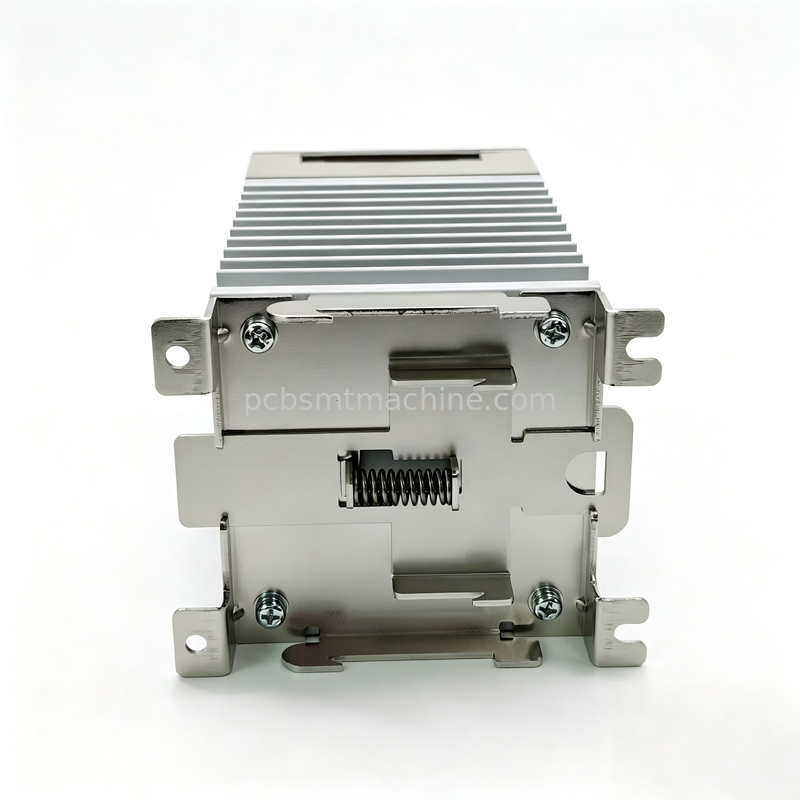

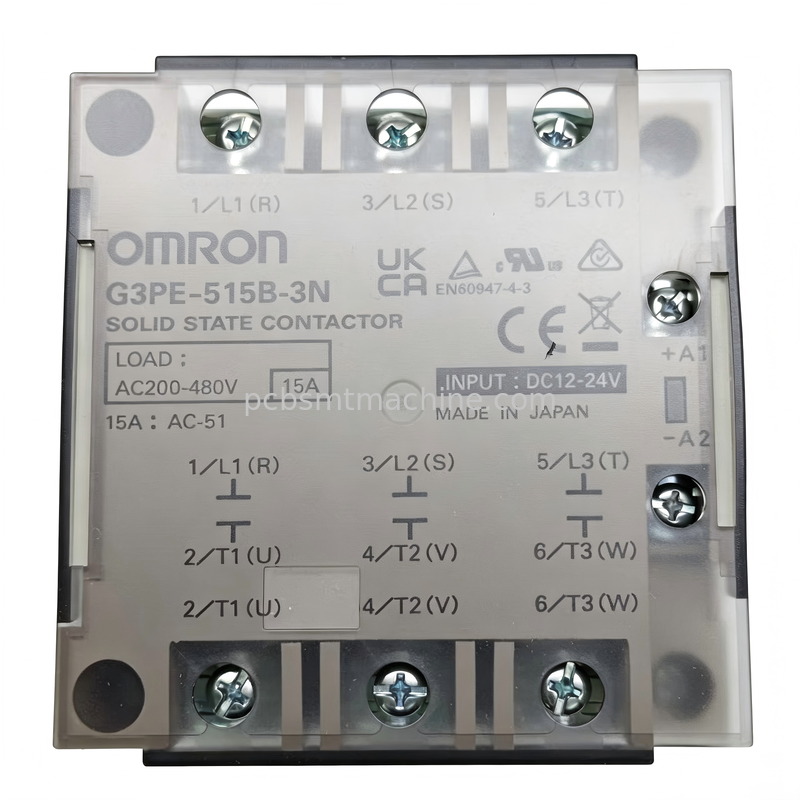

OMRON G3PE‐515B‐3N Contattore a stato solido trifase DC12‐24V

Visualizzazione del prodotto

OMRON G3PE‐515B‐3N è un contattore a stato solido trifase progettato per applicazioni di riscaldamento.Dispone di ingresso di controllo DC12-24V, 15A di corrente nominale e tensione di carico AC200-480V. Dotato di dissipatore di calore integrato e di commutazione zero-cross, è in possesso delle certificazioni CE, UKCA, cULus ed è nuovo prodotto in Giappone.

Come componente di ricambio alternativo comune per le apparecchiature SMT, riceve segnali PLC per regolare i carichi di riscaldamento in 3 fasi.Marche di terminali chiaramente incise facilitano il cablaggio e la manutenzione in locoPuò sopprimere in una certa misura la corrente di scarica, offrire protezione agli elementi di riscaldamento e contribuire a ridurre il rischio di fermo della linea di produzione.

Specifiche tecniche

Articolo	Specificità
Modello	G3PE-515B-3N
Marchio	OMRON
Input di controllo	DC 12-24V (+A1 / -A2)
Corrente di controllo massima	10 mA
Tensione di carico	AC200‐480V
Corrente di carico nominale	15A (40°C, carico resistivo AC-51)
Fase	Fase 3
Modalità di commutazione	Attivazione a zero croce
Dissipazione del calore	Dispositivo termico integrato
Certificazioni	CE, UKCA, cULus, EN60947-4-3
Origine	Prodotto in Giappone
Montaggio	DIN-rail / montaggio a vite
Temperatura di funzionamento	-30°C~+80°C (non condensante)
Applicazione tipica	Forno a reflusso, saldatrice a onde, apparecchiature di riscaldamento a tre fasi
Condizione	Nuovo di zecca

Caratteristiche chiave

Il dissipatore di calore integrato elimina la necessità di un radiatore aggiuntivo nella maggior parte delle condizioni di lavoro, risparmiando spazio in armadio e facilitando la sostituzione dei pezzi di ricambio
La progettazione della commutazione a zero croce riduce la corrente di ingresso al momento dell'accensione, protegge i componenti di riscaldamento e contribuisce a un profilo di temperatura stabile delle apparecchiature SMT
La struttura integrata a 3 fasi può sostituire più relè monofase allo stato solido e semplificare il cablaggio interno dell'armadio
L'input DC12-24V corrisponde alle porte di uscita del transistor PLC nella maggior parte dei casi, eliminando la necessità di relè intermedi
Marche di terminali chiaramente incise semplificano il cablaggio e la risoluzione dei problemi per i tecnici di manutenzione
Molte certificazioni internazionali soddisfano i requisiti di audit della maggior parte delle fabbriche in Europa, America e Sud-est asiatico
Unità originaria del Giappone adatta a scenari di produzione continua di lunghe ore, riducendo la possibilità di interruzione inaspettata della linea di produzione

Domande frequenti

Con quali apparecchiature è principalmente compatibile?

È ampiamente utilizzato per le zone di riscaldamento dei forni a reflusso SMT, dei saldatori a onde e di alcune apparecchiature di riscaldamento a resistenza a 3 fasi.

Come collegare i terminali?

Collegare +A1/-A2 al segnale di comando DC12-24V; L1/L2/L3 all'alimentazione trifase; T1/T2/T3 al carico del riscaldatore.

Può sostituire il vecchio G3PE-515B-3H?

I parametri elettrici sono generalmente compatibili. Solo la struttura fisica del dissipatore di calore differisce. Si raccomanda di controllare lo spazio di installazione dell'armadio prima della sostituzione.

È necessario un dissipatore di calore aggiuntivo?

Il dissipatore di calore integrato è generalmente sufficiente in condizioni nominali standard, assicurando una corretta ventilazione se l'armadio è compatto o la temperatura ambiente di lavoro è elevata.

Che tipo di segnale puo' guidare questa unità?

Supporta il segnale DC12-24V. La maggior parte delle porte di uscita del transistor PLC può essere testata per la guida diretta.
