TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine

TR7700QE S SMT AOI Machine

3D SMT AOI Machine

TR7700QE S 3D AOI Machine

Luogo di origine:

La Cina

Marca:

TRI

Numero di modello:

TR7700QE-S

Contattaci

Chiedi un preventivo

TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine

Dettagli del prodotto

Applicazione:

AOI - Ispezione ottica automatica

Descrizione della macchina:

3D ha automatizzato la macchina di ispezione

Marca:

TRI

Modello:

TR7700QE-S

Caratteristiche:

Ultra alta precisione 3D AOI

Circostanza:

Originale ed usato

Funzionalità:

Uso industriale

Imballaggio:

Scatola di legno

termine d'esecuzione:

1 - 5 giorni lavorativi

Pagamento:

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Evidenziare:

TR7700QE S SMT AOI Machine

3D SMT AOI Machine

TR7700QE S 3D AOI Machine

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 unità

Prezzo

USD

Imballaggi particolari

scatola di legno

Tempi di consegna

1 - 5 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacità di alimentazione

10 unità

Prodotti correlati

Macchina di ispezione di Sinic Tek SMT AOI Machine Automatic Solder Paste

Ottieni il miglior prezzo

3D SPI SMT AOI Machine Original ed ispezione automatica usata della pasta della lega per saldatura

Ottieni il miglior prezzo

Sinic Tek 3D nella linea uso industriale della macchina di ispezione della pasta della lega per saldatura di SPI

Ottieni il miglior prezzo

Omron 3D automatico AOI Inspection Machine Original e VT usato S730

Ottieni il miglior prezzo

Contattaci

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contattaci ora

Descrizione del prodotto

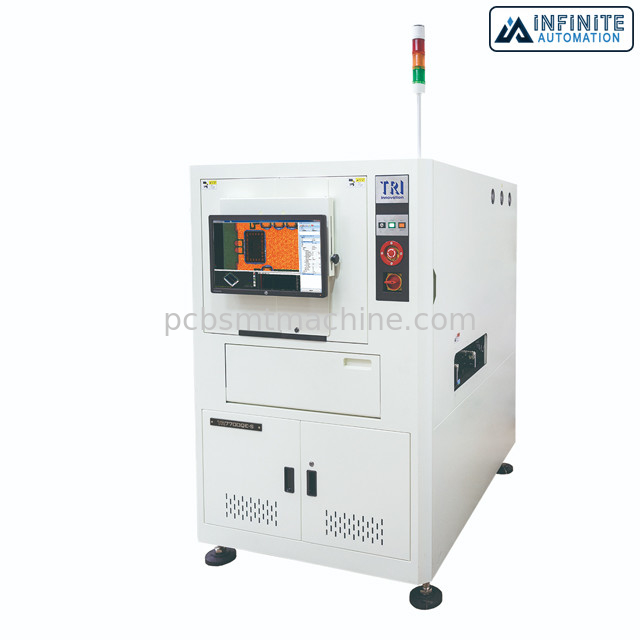

TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine

Di TR7700QE-S alta precisione macchine ricondizionato di AOI di 3D AOI, di seconda mano ultra e

Il TR7700QE-S è costruito su una piattaforma di alta precisione con 5,5 tecnologia dell'immagine di alta risoluzione del mp del µm 12 per l'industria di imballaggio & a semiconduttore. Fermata-e-vanno 3D AOI possono ispezionare i legami del cavo, muoiono legami, SMD, urti e giunti della lega per saldatura. L'accuratezza della soluzione astuta di 3D AOI è migliorata con le capacità della metrologia e gli algoritmi flessibili di ispezione.

Caratteristiche:

• Semiconduttore ed ispezione di tecnologia d'imballaggio
• La precisione ultraelevata Fermata-e-va 3D AOI
• Ispezione dei difetti di legame del cavo e di legame del dado
• Aspetti per ispezionare nei minuti con la TRI programmazione astuta

Specifiche:

Sistema ottico

Metodo di rappresentazione	Fermata-e-va la rappresentazione
Macchina fotografica superiore	12 Mpix
Macchina fotografica di angolo	N/A
Risoluzione di rappresentazione	µm 5,5
Illuminazione	Colore vero multifase LED
tecnologia 3D	Proiettori della frangia di Digital del quadrato
Gamma massima 3D	12 µm di Mpix@ 5,5: 4 millimetri

Prestazione di ispezione

Velocità di rappresentazione

12 µm di Mpix 3D @ 5,5: ² /sec di 4,1 cm
12 µm di Mpix 2D @ 5,5: ² /sec di 10,3 cm

Nota: Secondo distribuzione componente

Tabella & controllo di moto

Controllo dell'ascissa	Motore lineare con il regolatore di moto (Ballscrew + servomotore di CA facoltativo)
Controllo dell'asse y	Ballscrew guidato doppio + CA-servo con il regolatore di moto
Controllo di Z-asse	Ballscrew + servo di CA con il regolatore di moto
X-Y Axis Resolution	1 µm

Trattamento del bordo

Dimensione massima del PWB	mm* 330 x330 * secondo distribuzione componente, la dimensione vailable del PWB ha potuto essere differente
Spessore del PWB	0.6-5 millimetri
Peso massimo del PWB	3 chilogrammi
Spazio superiore	25 millimetri
Spazio inferiore	40 millimetri. Facoltativo: 100 millimetri
Rimozione del bordo	3 millimetri. Facoltativo: 5 millimetri
Trasportatore	In linea Altezza: 880 – 920 millimetri * SMEMA compatibile

Funzioni di ispezione

Componente	Mancante Tombstoning Billboarding Polarità Rotazione Spostamento Marcatura sbagliata (OCV) Difettoso Sottosopra Componente extra Materiale straniero Componente sollevata
Lega per saldatura	Altezza del raccordo della lega per saldatura Volume % della lega per saldatura Lega per saldatura in eccesso Lega per saldatura insufficiente Gettare un ponte perni del Attraverso-foro Cavo sollevato Dito dorato Graffio/contaminazione

Dimensioni

WxDxH	1100 x 1730 x 1750 millimetri Nota: ad esclusione della torre del segnale, altezza della torre del segnale 520 millimetri
Peso	920 chilogrammi
