Name: Alta precisione TR7500QE 3D AOI Automated Inspection Equipment
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7500QE
Availability: InStock

Casa. > prodotti > SMT AOI Machine >

Alta precisione TR7500QE 3D AOI Automated Inspection Equipment

TR7500QE AOI Equipment

TR7500QE

TR7500QE ha automatizzato l'attrezzatura di ispezione

Luogo di origine:

La Cina

Marca:

TRI

Numero di modello:

TR7500QE

Contattaci

Chiedi un preventivo

Alta precisione TR7500QE 3D AOI Automated Inspection Equipment

Dettagli del prodotto

Applicazione:

AOI - Ispezione ottica automatica

Descrizione della macchina:

3D ha automatizzato la macchina di ispezione

Marca:

TRI

Modello:

TR7500QE

Caratteristiche:

Ultra alta precisione 3D AOI

Circostanza:

Originale ed usato

Funzionalità:

Uso industriale

Imballaggio:

Scatola di legno

termine d'esecuzione:

1 - 5 giorni lavorativi

Pagamento:

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Evidenziare:

TR7500QE AOI Equipment

TR7500QE

TR7500QE ha automatizzato l'attrezzatura di ispezione

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 unità

Prezzo

USD

Imballaggi particolari

scatola di legno

Tempi di consegna

1 - 5 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacità di alimentazione

10 unità

Prodotti correlati

Descrizione della macchina AOI Offline Serie MH500 Ispezione visiva originale e AI per i componenti DIP

Ottieni il miglior prezzo

MH310/MH310DH/310DL 3D SPI Machine Originale e tecnologia per l'ispezione accurata della pasta di saldatura in contesti SMT industriali

Ottieni il miglior prezzo

Attrezzatura di digitazione cieca laser a raggi X con striscia luminosa a LED Infitek

Ottieni il miglior prezzo

Macchina di ispezione di Sinic Tek SMT AOI Machine Automatic Solder Paste

Ottieni il miglior prezzo

Contattaci

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contattaci ora

Descrizione del prodotto

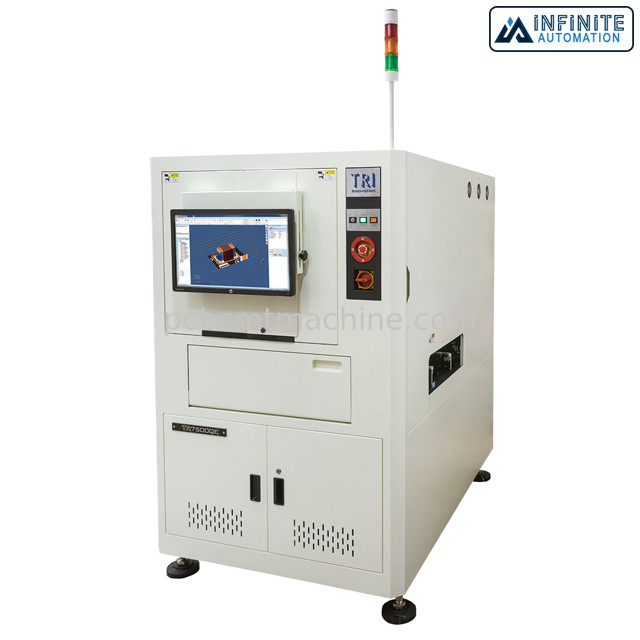

Alta precisione TR7500QE 3D AOI Automated Inspection Equipment

Di TR7500QE l'alta precisione 3D AOI, 3D ultra ha automatizzato le macchine di seconda mano e ricondizionato della macchina di ispezione (AOI), di AOI

Il TR7500QE AOI offre l'ispezione ad alto rendimento della lega per saldatura 3D e dell'assemblea combinando l'multi-angolo di prossima generazione 2D e le tecnologie 3D basate sulla proiezione digitale adattabile del modello della frangia di 4 modi e su 4 macchine fotografiche di laterale vista. L'ultimo software di ispezione assicura alla la programmazione basata a cad rapida ed i modelli completamente personalizzabili delle caratteristiche.

Caratteristiche:

• Multi-angolo 2D + copertura 3D
• 4 proiettori della frangia di Digital di modo
• 4 fotocamere grande formato laterali
• Fino a 40 millimetri di 3D di gamma di altezza
• Rappresentazione ad alta velocità di CoaXPress
• Modulo facoltativo del laser 3D

Specifiche:

Sistema ottico

Metodo di rappresentazione	Fermata-e-va la rappresentazione
Macchina fotografica superiore	12 Mpix
Macchina fotografica di angolo	6,5 Mpix
Risoluzione di rappresentazione	10 µm, 15 µm (prestabilire)
Illuminazione	Colore vero multifase LED, illuminazione coassiale
tecnologia 3D	Proiettori della frangia di Digital del quadrato
Gamma massima 3D	0-40 millimetri

Prestazione di ispezione

Velocità di rappresentazione

12 µm di Mpix@ 10: ² /sec di 13,5 cm
12 µm di Mpix@ 10: ² /sec di 23 cm con CoaXPress facoltativo
12 µm di Mpix@ 15: ² /sec di 30 cm
12 µm di Mpix@ 15: ² /sec di 50 cm con CoaXPress facoltativo

Nota: Il tempo di ispezione varierà secondo la configurazione

Tabella & controllo di moto

Controllo dell'ascissa	Ballscrew + CA-servo regolatore (motore lineare facoltativo)
Controllo dell'asse y	Ballscrew guidato doppio + CA-servo regolatore
Controllo di Z-asse	Ballscrew + CA-servo regolatore
X-Y Axis Resolution	1 µm

Trattamento del bordo

Dimensione massima del PWB	TR7500QE: 510 x 460 millimetri TR7500L QE: 660 x 610 millimetri TR7500QE DL: 510 x 310 millimetri x 2 vicoli, 510 x 590 millimetri x 1 vicolo
Spessore del PWB	0.6-5 millimetri
Peso massimo del PWB	3 chilogrammi
Spazio superiore	50 millimetri
Spazio inferiore	40 millimetri
Rimozione del bordo	3 millimetri [facoltativo 5 millimetri]
Trasportatore	In linea Altezza: 880 – 920 millimetri * SMEMA compatibile

Funzioni di ispezione

Componente	Mancante Tombstoning Billboarding Polarità Rotazione Spostamento Marcatura sbagliata (OCV) Difettoso Sottosopra Componente extra Materiale straniero Componente sollevata
Lega per saldatura	Altezza del raccordo della lega per saldatura Volume % della lega per saldatura Lega per saldatura in eccesso Lega per saldatura insufficiente Gettare un ponte perni del Attraverso-foro Cavo sollevato Dito dorato Graffio/contaminazione

Dimensioni

WxDxH	TR7500QE: 1100 x 1730 x 1750 millimetri TR7500L QE: 1250 x 1880 x 1750 millimetri TR7500QE DL: 1100 x 1830 x 1750 millimetri Nota: ad esclusione della torre del segnale, altezza della torre del segnale 520 millimetri
Peso	TR7500QE: 920 chilogrammi TR7500L QE: 1170 chilogrammi TR7500QE DL: 950 chilogrammi
