Luogo di origine:
La Cina
Marca:
TRI
Numero di modello:
TR7500 SIII 3D

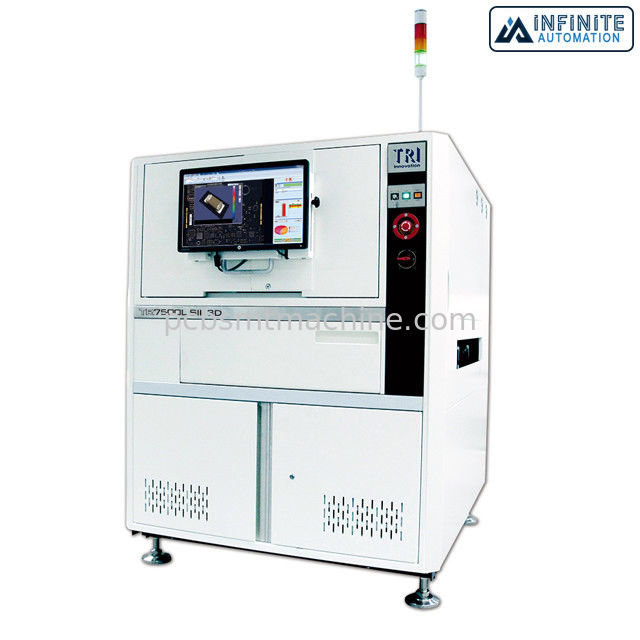

Ultra alta precisione SMT AOI Machine Automated Inspection Machine
L'alta precisione 3D AOI, 3D di TR7500 SIII 3D ultra ha automatizzato le macchine di seconda mano e ricondizionato della macchina di ispezione (AOI), di AOI
La TRI soluzione ottimale di 3D AOI consegna l'ispezione del PWB di multi-angolo più veloce accoppiata con alla la misura vera basata blu laser di profilo 3D per il più alta copertura ottica automatizzata di sintomi di difetto possibile. Combinando le soluzioni di software avanzate e le piattaforme di hardware intelligenti di terza generazione, il TR7500 SIII 3D offre l'ispezione robusta di difetto della lega per saldatura 3D e della componente con alta copertura di ispezione e la programmazione facile.
L'automazione infinita offre una vasta gamma di macchine di seconda mano di SMT. Offriamo le stampanti di SMT, mounters del chip, AOI, forni di riflusso, macchine di pulizia, trasportatori di collegamento ed altre macchine ed attrezzature di automazione di fabbrica di SMT.
Caratteristiche
Specifiche
| Metodo di rappresentazione | Rappresentazione dinamica con la misura vera di profilo 3D |
| Macchina fotografica superiore | 4 Mpix |
| Macchina fotografica di angolo | 1,3 Mpix o 6,5 Mpix (prestabilire) |
| Risoluzione di rappresentazione | Ottico: 10 µm, µm 15 Laser: 10 μm (facoltativo), 20 μm, μm 50 Nota: Prestabilire |
| Illuminazione | RGB+W multifase LED |
| tecnologia 3D | Singoli/sensori doppi del laser 3D |
| Gamma massima 3D | 20 millimetri |
| Velocità di rappresentazione | 4 µm 2D di Mpix@ 10: ² /sec di 60 cm 4 µm 2D di Mpix@ 15: ² /sec di 120 cm 4 µm 2D+3D di Mpix@ 10: 27-39 ² /sec* di cm 4 µm 2D+3D di Mpix@ 15: 40-60 ² /sec* di cm * secondo la dimensione del bordo e la risoluzione del laser |
| Controllo dell'ascissa | Ballscrew + CA-servo regolatore |
| Controllo dell'asse y | Ballscrew + CA-servo regolatore |
| Controllo di Z-asse | N/A |
| X-Y Axis Resolution | 1 µm |
| Dimensione massima del PWB | TR7500 SIII 3D: mm* 510 x 460 TR7500L SIII 3D: 660 x 460 millimetri TR7500 SIII 3D DL: 510 x 250 millimetri x 2 vicoli, 510 x 550 millimetri x 1 vicolo * l'intervallo di grandezza saggiabile del PWB varierà secondo la configurazione della sonda del laser |
| Spessore del PWB | 0.6-5 millimetri |
| Peso massimo del PWB | 3 chilogrammi |
| Spazio superiore | 15 mm/25 mm/48 millimetri [facoltativi] Nota: (1) μm del resolution@ del laser 50 sono (facoltativi) 25 o 48 millimetri (2) μm del resolution@ del laser 20 sono di 25 millimetri (3) μm del resolution@ del laser 10 sono di 15 millimetri |
| Spazio inferiore | 40 millimetri |
| Rimozione del bordo | 3 millimetri |
| Trasportatore | In linea Altezza: 880 – 920 millimetri * SMEMA compatibile |
| Componente | Mancante Tombstoning Billboarding Polarità Rotazione Spostamento Marcatura sbagliata (OCV) Difettoso Sottosopra Componente extra Materiale straniero Componente sollevata |
| Lega per saldatura | Lega per saldatura in eccesso Lega per saldatura insufficiente Gettare un ponte perni del Attraverso-foro Cavo sollevato Dito dorato Graffio/contaminazione |
| WxDxH | TR7500 SIII 3D: 1100 x 1670 x 1550 millimetri TR7500L SIII 3D: 1300 x 1630 x 1655 millimetri TR7500 SIII 3D DL: 1100 x 1770 x 1550 millimetri Nota: ad esclusione della torre del segnale, altezza della torre del segnale 520 millimetri |
| Peso | TR7500 SIII 3D: 1010 chilogrammi TR7500L SIII 3D: 1250 chilogrammi TR7500 SIII 3D DL: 1150 chilogrammi |
