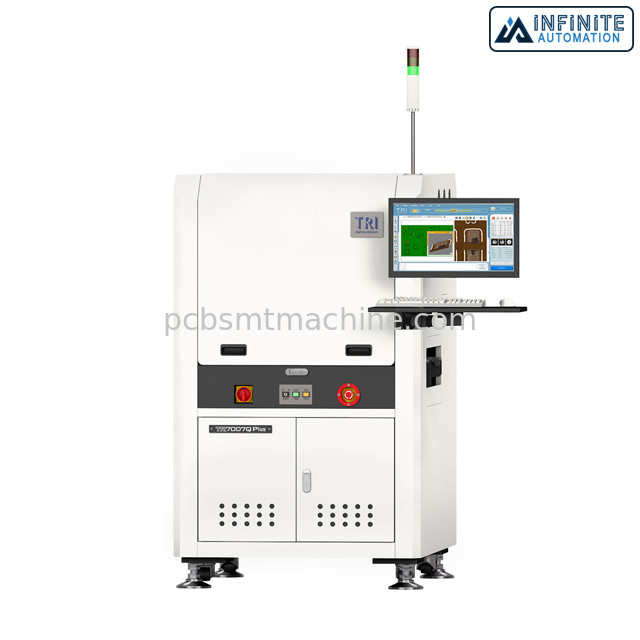

Name: TR7007Q più la macchina dello sMT di SPI pre ha posseduto l'ispezione della pasta della lega per saldatura 3D
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: Più di TR7007Q
Availability: InStock

Casa. > prodotti > SMT AOI Machine >

TR7007Q più la macchina dello sMT di SPI pre ha posseduto l'ispezione della pasta della lega per saldatura 3D

TR7007Q più la macchina di SPI SMT

Più di TR7007Q

macchina di 3D SPI SMT

Luogo di origine:

La Cina

Marca:

TRI

Numero di modello:

Più di TR7007Q

Contattaci

Chiedi un preventivo

TR7007Q più la macchina dello sMT di SPI pre ha posseduto l'ispezione della pasta della lega per saldatura 3D

Dettagli del prodotto

Applicazione:

La lega per saldatura incolla l'ispezione ottica (SPI)

Descrizione della macchina:

macchina di ispezione della pasta della lega per saldatura 3D

Marca:

TRI

Modello:

Più di TR7007Q

Caratteristiche:

2D illuminazione migliorata, per il più alta ispezione di uniformità.

Circostanza:

Usato

Funzionalità:

Uso industriale - catena di montaggio di SMT

Imballaggio:

Scatola/Cassa di legno

termine d'esecuzione:

Da 5 a 7 giorni lavorativi

Pagamento:

TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal

Evidenziare:

TR7007Q più la macchina di SPI SMT

Più di TR7007Q

macchina di 3D SPI SMT

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 unità

Prezzo

USD

Imballaggi particolari

scatola di legno

Tempi di consegna

1 - 5 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacità di alimentazione

10 unità

Prodotti correlati

Macchina di ispezione di Sinic Tek SMT AOI Machine Automatic Solder Paste

Ottieni il miglior prezzo

3D SPI SMT AOI Machine Original ed ispezione automatica usata della pasta della lega per saldatura

Ottieni il miglior prezzo

Sinic Tek 3D nella linea uso industriale della macchina di ispezione della pasta della lega per saldatura di SPI

Ottieni il miglior prezzo

Omron 3D automatico AOI Inspection Machine Original e VT usato S730

Ottieni il miglior prezzo

Contattaci

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contattaci ora

Descrizione del prodotto

TR7007Q più la macchina di SPI SMT pre ha posseduto l'ispezione della pasta della lega per saldatura 3D

TR7007Q più ombra ad alta definizione 3D libero SPI con 2D illuminazione migliorata, per il più alta ispezione di uniformità, macchina di seconda mano di ispezione della pasta della lega per saldatura 3D (SPI)

Il TR7007Q più la piattaforma di 3D SPI è fornito di regolatore migliore di moto (EtherCAT) e di 2D modulo d'accensione migliorato. Il più di TR7007Q può ispezionare esattamente i ponti bassi della lega per saldatura e compensare la distorsione del bordo per l'eliminazione della deformazione del PWB del locale. Il più di TR7007Q è fornito di fino a 4 proiettori per assicurare un'ispezione senza ombra. La soluzione di SPI facilita dello scambio dei dati fra la linea di produzione e il MES della vostra scelta per permettere alla tracciabilità di dati per la fabbrica collegata.

Caratteristiche:

• 2D illuminazione migliorata, per il più alta ispezione di uniformità.
• Nuovo regolatore di moto, EtherCAT, per le misure in tempo reale.
• Soluzione astuta della fabbrica con le tendenze in tempo reale di SPC
• Ciclo chiuso pronto: Capacità di reazione e di risposte

Specifiche:

Sistema ottico

Metodo di rappresentazione	Fermata-e-va la rappresentazione
Macchina fotografica	4 Mpix o 12 Mpix (prestabilire)
Risoluzione di rappresentazione	5,5 μm, 6 μm, 10 μm, 15 µm (prestabilire)
Illuminazione	2D luci migliorate (RGB+W)
tecnologia 3D	modello della frangia di 4-way Digital
Campo visivo	4 collegamento del mp Camera @ μm 10: 20.3x20.3 millimetro @ μm 15: 30.5x30.5 millimetro 12 collegamento del mp Camera @ μm 5,5: 22.5x16.5 millimetro @ μm 10: 40.8x30.7 millimetro @ μm 15: 61.2x46.1 millimetro 12 mp CoaXPress- @ μm 6: 24.4x18.4 millimetro @ μm 10: 40.8x30.7 millimetro Nota: (1) TR7007Q più il DL non è disponibile per μm 5,5 con μm 12 il mp Camera Link e 6 con 12 il mp CoaXPress (2) la sola configurazione disponibile per il più di TR7007LQ è μm 6 con 12 il mp CoaXPress

Prestazione di ispezione

Velocità di rappresentazione	4 mp Camera Link: Fino a 3 FOV/sec 12 mp Camera Link: Fino a 1,8 FOV/sec 12 mp CoaXPress: Fino a 2,6 FOV/sec
Risoluzione di altezza	@10 μm/15 μm: 0,45 μm @5.5 μm/6 μm: 0,22 μm
Max. Solder Height	@10 μm/15 μm: 420 μm/750 μm @5.5 μm/6 μm: 210 μm/310 μm * sull'obiettivo di calibratura

Tabella & controllo di moto

Controllo dell'ascissa	Regolatore di moto di EtherCAT + del Ballscrew
Controllo dell'asse y	Regolatore di moto di EtherCAT + del Ballscrew
Controllo di Z-asse	Regolatore di moto di EtherCAT + del Ballscrew
X-Y Axis Resolution	0,5 μm
Risoluzione di Z-asse	1 μm

Trattamento del bordo

Dimensione massima del PWB	Più di TR7007Q: @5.5 & 6 μm - 400 x 330 millimetro, @10 & μm 15 - 510 x 460 millimetri TR7007Q più il DL: @10 & 15 μm - 510 x 310 millimetri x 2 vicoli, 510 x 590 millimetri x 1 vicolo Più di TR7007LQ: @6 μm - 765 x 610 millimetri
Spessore del PWB	0.6 - 5mm
Peso massimo del PWB	3kg. Facoltativo: 5kg
Spazio superiore	@5.5 μm, μm 6: 25 millimetri; @10 μm, μm 15: 50 millimetri
Spazio inferiore	40 millimetri
Rimozione del bordo	3 millimetri
Altezza di sollevamento	880 – 920 millimetri * SMEMA compatibile

Funzioni di ispezione

Difetti	Pasta insufficiente Eccessiva pasta Deformità di forma Pasta mancante & gettare un ponte
Misura	Altezza Area Volume Sfalsi

Dimensioni

WxDxH	Più di TR7007Q: 1000 x 1400 x 1650 millimetri TR7007Q più il DL: 1000 x 1500 x 1650 millimetri Più di TR7007LQ: 1365 x 1720 x 1710 millimetri Nota: ad esclusione della torre del segnale, altezza della torre del segnale 515 millimetri
Peso	Più di TR7007Q: 750 chilogrammi TR7007Q più il DL: 830 chilogrammi Più di TR7007LQ: 982 chilogrammi
