| Modello |

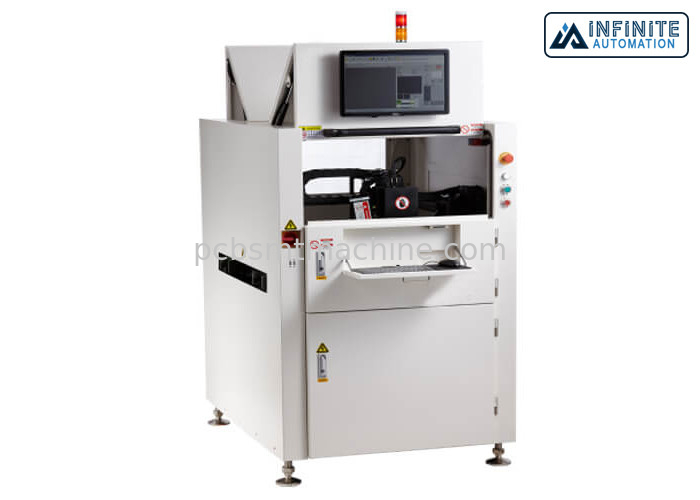

S450 |
| Principio di misura |
3D PMP della luce bianca PSLM (modulazione leggera spaziale programmabile, conosciuta comunemente come tecnologia della frangia di marezzatura) |
| Misure |
Volume, superficie in acri, altezza, contrappeso DI X-Y, forma |
| Rilevazione dei tipi d'esecuzione non |
Stampa mancante, latta insufficiente, eccessiva latta, gettante un ponte, contrappeso, mal-forme, superficie
contaminazione |
| Pixel della macchina fotografica |
5M |
| Tipi della lente |
Teleobiettivo |
|
Risoluzione della lente
|
5M: 13.5um
|
|
Dimensione di FOV
|
33.3*26.5mm
|
| Accuratezza |
Risoluzione DI X-Y): 1um; Altezza: 0.37um |
| Ripetibilità |
Altezza: ≤1um (sigma 3); volume/superficie in acri:<1> |
| Calibro R&R |
Molto di 10% |
| Velocità di FOV |
0.35s/FOV |
| Quantità di testa di ispezione |
Singola testa (Gemello-teste come opzione) |
Cole verde blu rosse di /RGB tre
Sorgente luminosa di opzione |
Configurazione standard |
| periodo di individuazione Segno punti |
0,5 sec/pezzi |
Piegamento del piatto della compensazione
di ascensore in tempo reale nell'Z-asse |
Configurazione standard |
| Altezza massima di misura |
±550um (±1200um come opzione) |
| Altezza massima di misura del filo di ordito del PWB |
±5mm |
| Gioco minimo del cuscinetto |
100um (altezza del cuscinetto di 150um come il riferimento) |
| Più piccola dimensione di misurazione |
100mm |
| Dimensione del PWB di carico massimo |
Modello a due piste: 50*50mm--450*300mm
Modello a un solo binario: 50*50mm--450*590mm
|
| Spessore del PWB |
0.4-7mm |
| Limitazioni di altezza delle parti |
Top30mm, Bottorm40mm |
| Distanza di bordo del bordo |
3mm, (bordo multifunzionale della clip come opzione) |
| Flessibilità o regolazione fissa di orbita |
Orbita anteriore (orbita posteriore come opzione) |
| Direzione di trasferimento del PWB |
Da sinistra a destra o giusto a sinistra |
| Adeguamento di larghezza di orbita |
Manuale, automatico come opzione |
| Statistiche di SPC |
Istogramma; Grafico della barra R di X; Grafico della barra S di X; CP&CPK; % di Gage Repeatability
Dati; Rapporti quotidiani/settimanali/mensili di SPI |
| Gerber & di cad immissione dei dati |
Formato di Gerber di sostegno (274x, 274d); Il manuale insegna al modello;
Cad X/Y, numero del pezzo, tipo input del pacchetto |
| Tipo del computer |
Server |
| CPU |
Il centro di Intel 6 |
| RAM |
32G |
| GPU |
grafici discreti 2G |
| Disco rigido |
1T |
| DVD+RW |
Configurazione standard |
| Sistema operativo |
Professionista di Windows 7 (bit 64) |
| Dimensione e peso dell'attrezzatura |
S: 1000x1330x1530mm; 1200KG |
| Potere |
220V, 10A |
| Pressione d'aria |
4~6Bar |
| Potere (inizio/normale) |
Inizio: 2.5kw/operazione normale: 2kw |
Requisiti di carico
del pavimento |
² di 800kg/m |
| Opzioni (disponibili) |
1D / 2D capacità di codice a barre, funzione del cattivo segno, stampante
il controllo a circuito chiuso, descrive il software ed il computer di programmazione,
Alimentazione elettrica continua di UPS |
