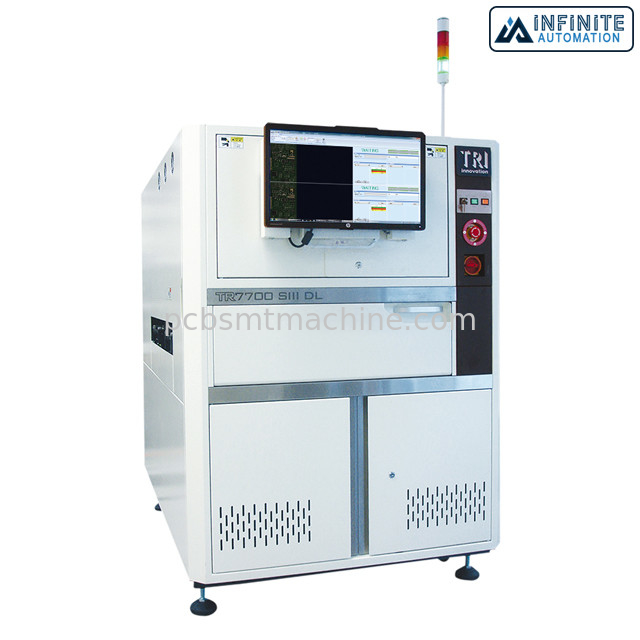

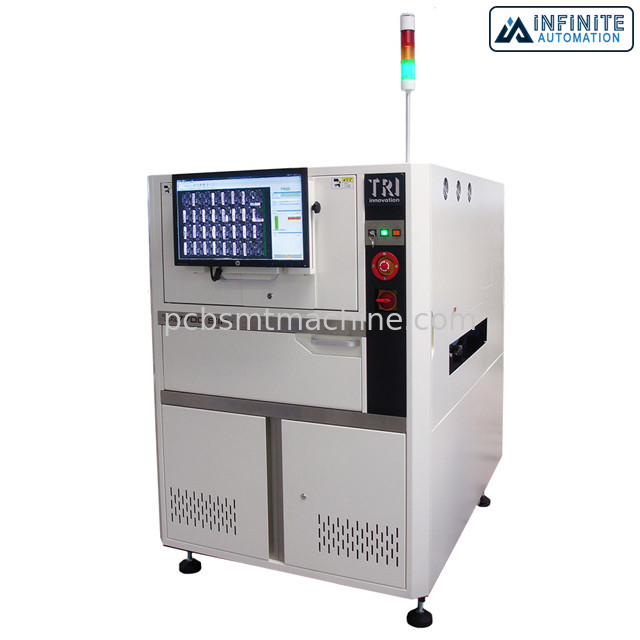

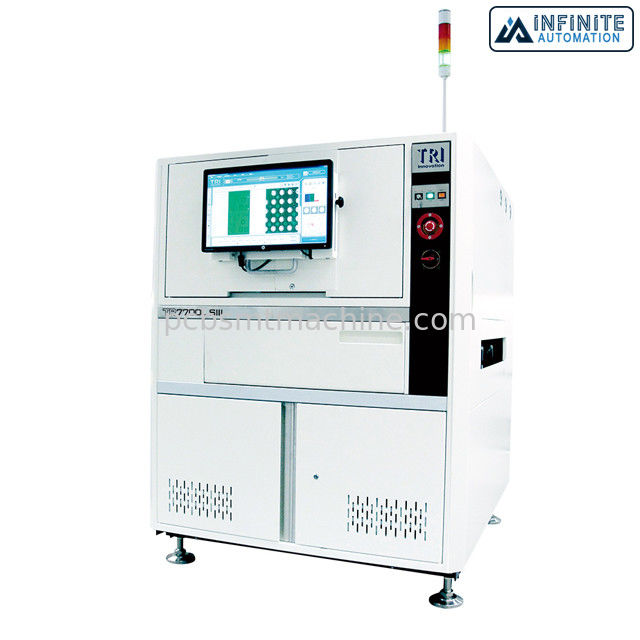

Name: TR7700 SIII più ultra la macchina 3D AOI di ispezione di SMT di alta precisione 3D
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: Più di TR7700 SIII
Availability: InStock

Casa. > prodotti > SMT AOI Machine >

TR7700 SIII più ultra la macchina 3D AOI di ispezione di SMT di alta precisione 3D

TR7700 SIII più la macchina di ispezione di SMT

Più di TR7700 SIII

macchina di ispezione di 3D AOI SMT

Luogo di origine:

La Cina

Marca:

TRI

Numero di modello:

Più di TR7700 SIII

Contattaci

Chiedi un preventivo

TR7700 SIII più ultra la macchina 3D AOI di ispezione di SMT di alta precisione 3D

Dettagli del prodotto

Applicazione:

Ispezione ottica automatizzata

Descrizione della macchina:

macchina automatica di ispezione 3D

Marca:

TRI

Modello:

Più di TR7700 SIII

Caratteristiche:

AOI multifase a piena velocità di alta precisione

Circostanza:

Usato / Ricondizionato

Funzionalità:

Uso industriale - catena di montaggio di SMT

Imballaggio:

Scatola/Cassa di legno

termine d'esecuzione:

5 - 7 giorni

Pagamento:

TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal

Evidenziare:

TR7700 SIII più la macchina di ispezione di SMT

Più di TR7700 SIII

macchina di ispezione di 3D AOI SMT

Termini di pagamento e di spedizione

Quantità di ordine minimo

1 unità

Prezzo

USD

Imballaggi particolari

scatola di legno

Tempi di consegna

1 - 5 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacità di alimentazione

10 unità

Prodotti correlati

Macchina di ispezione di Sinic Tek SMT AOI Machine Automatic Solder Paste

Ottieni il miglior prezzo

3D SPI SMT AOI Machine Original ed ispezione automatica usata della pasta della lega per saldatura

Ottieni il miglior prezzo

Sinic Tek 3D nella linea uso industriale della macchina di ispezione della pasta della lega per saldatura di SPI

Ottieni il miglior prezzo

Omron 3D automatico AOI Inspection Machine Original e VT usato S730

Ottieni il miglior prezzo

Contattaci

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contattaci ora

Descrizione del prodotto

TR7700 SIII più ultra la macchina 3D AOI di ispezione di SMT di alta precisione 3D

TR7700 SIII più 3D ultra alta precisione 3D AOI, 3D ha automatizzato le macchine di seconda mano e ricondizionato della macchina di ispezione (AOI), di AOI

Il più di TR7700 SIII è la più nuova generazione di TRI soluzioni di AOI, consegnante l'ispezione multifase precisa a massima velocita. Combinando una macchina fotografica ultraveloce, un trasportatore automatico intelligente e un nuovo GUI, il più di TR7700 SIII offre una soluzione potente e di facile impiego di AOI con la programmazione veloce, il caricamento ottimizzato del bordo, la linea di produzione integrazione ed il contributo alla programmazione offline. L'algoritmo nuovo TRI di colore combinato con gli aumenti d'accensione multipli di fasi diserta la copertura e gli aiuti per consegnare i risultati altamente accurati di ispezione con un minimo delle chiamate false.

L'automazione infinita offre una vasta gamma di macchine di seconda mano di SMT. Offriamo le stampanti di SMT, mounters del chip, AOI, forni di riflusso, macchine di pulizia, trasportatori di collegamento ed altre macchine ed attrezzature di automazione di fabbrica di SMT.

Caratteristiche

• Velocità massima AOI multifase di alta precisione
• Nuovo GUI per la programmazione facile con la pubblicazione offline
• Trasportatore automatico intelligente per i tempi di caricamento riduttori
• Il nuovo algoritmo di colore consegna l'alta precisione e minimizza le chiamate false

Specifiche

Sistema ottico

Metodo di rappresentazione	Rappresentazione dinamica
Macchina fotografica superiore	4 Mpix
Macchina fotografica di angolo	N/A
Risoluzione di rappresentazione	10 µm, 15 µm (prestabilire)
Illuminazione	RGB+W multifase LED
tecnologia 3D	Singoli/sensori doppi del laser 3D (facoltativi)
Gamma massima 3D	20 millimetri (con aggiornamento del sensore del laser 3D facoltativo)

Prestazione di ispezione

Velocità di rappresentazione

4 µm 2D di Mpix@ 10: ² /sec di 60 cm
4 µm 2D di Mpix@ 15: ² /sec di 120 cm
4 µm 2D+3D di Mpix@ 10 (facoltativo): 27-39 ² /sec di cm
4 µm 2D+3D di Mpix@ 15 (facoltativo): 40-60 ² /sec di cm

Nota: Secondo la dimensione del bordo e la risoluzione del laser

Tabella & controllo di moto

Controllo dell'ascissa	Ballscrew + CA-servo regolatore
Controllo dell'asse y	Ballscrew + CA-servo regolatore
Controllo di Z-asse	N/A
X-Y Axis Resolution	1 µm

Trattamento del bordo

Dimensione massima del PWB	Più di TR7700 SIII: 510 x 460 millimetri TR7700L SIII: 660 x 610 millimetri TR7700 SIII DL: 510 x 310 millimetri x 2 vicoli, 510 x 590 millimetri x 1 vicolo
Spessore del PWB	0.6-5 millimetri
Peso massimo del PWB	Più di TR7700 SIII: 3 chilogrammi TR7700L SIII: 5 chilogrammi TR7700 SIII DL: 3 chilogrammi
Spazio superiore	25 millimetri [facoltativo 48 millimetri]
Spazio inferiore	40 millimetri
Rimozione del bordo	Più di TR7700 SIII: 3 millimetri [facoltativo 5 millimetri] TR7700L SIII: 5 millimetri TR7700 SIII DL: 3 millimetri [facoltativo 5 millimetri]
Trasportatore	In linea Altezza: 880 – 920 millimetri * SMEMA compatibile

Funzioni di ispezione

Componente	Mancante Tombstoning Billboarding Polarità Rotazione Spostamento Marcatura sbagliata (OCV) Difettoso Sottosopra Componente extra Materiale straniero
Lega per saldatura	Lega per saldatura in eccesso Lega per saldatura insufficiente Gettare un ponte perni del Attraverso-foro Cavo sollevato Dito dorato Graffio/contaminazione

Dimensioni

WxDxH	Più di TR7700 SIII: 1100 x 1670 x 1550 millimetri TR7700L SIII: 1300 x 1635 x 1655 millimetri TR7700 SIII DL: 1100 x 1670 x 1550 millimetri Nota: ad esclusione della torre del segnale, altezza della torre del segnale 520 millimetri
Peso	Più di TR7700 SIII: 1080 chilogrammi TR7700L SIII: 1240 chilogrammi TR7700 SIII DL: 1150 chilogrammi
